RTL8305NB-VB-CG 以太网芯片 REALTEK 原装现货

说明

RTL8305NB-VB是一个5端口10/100M以太网交换机控制器，集成了内存、5个mac和5个物理层收发器，用于10Base-T和100Base-TX操作到一个芯片中。

为了在复杂的网络系统中完成诊断，RTL8305NB-VB在每个端口中都提供了一个环回特性。

RTL8305NB-VB支持几种具有四级优先级队列的高级QoS功能，以改进多媒体或实时网络应用程序，包括：

 多优先级分配
 差分队列权重 基于端口的速率限制
 基于队列的速率限制

RTL8305NB-VB支持16个VLAN组。这些都可以配置为基于端口的VLAN和/或基于802.1Q标记的VLAN。RTL8305NB-VB还支持VLAN学习，带有四个独立的VLAN学习(IVL)过滤数据库。

RTL8305NB-VB包含一个2k条目地址查找表。四路关联哈希算法避免了哈希冲突，保持转发性能。

最大数据包长度可为2048字节。提供了三种类型的独立风暴过滤器来过滤包风暴，一个智能开关引擎防止线头阻塞问题。

RTL8305NB-VB支持节能以太网模式(EEE；在IEEE802.3az中定义)，以最小化系统功耗。节能型以太网(EEE)支持低功耗怠速模式。当启用低功耗空闲模式时，链路两侧的系统可以禁用部分功能，并在低链路利用率的期间节省电力。

为了简化外围电源电路，RTL8305NB-VB集成了一个LDO调节器，从3.3V的输入电源产生1.2V，并且只需要一个外部二极管。

特征

基本开关功能

 5端口交换机控制器，带存储器和

用于10Base-T和100Base-TX的收发器

 非阻塞线速度接收和控制

传输和非前端线路阻塞

转发

 符合IEEE 802.3/802.3u自动协商

 用于分组的内置高效SRAM

缓冲区，具有2K个条目查找表和两个

四路关联哈希算法

 2048字节最大数据包长度

 完全支持流量控制

 半双工：背压流量控制

 全双工：IEEE 802.3x流量控制

服务质量

 支持网络上的高性能QoS功能

每个端口

 支持4级优先级队列

 加权循环服务

 支持严格优先级

 输入/输出端口带宽控制

 基于队列的带宽控制

 基于1Q、基于端口、基于DSCP、IP

基于地址和其他类型的优先级

作业

 支持IEEE 802.1p流量注释

安全和管理

 支持保留控制帧过滤

 支持高级风暴过滤

 可选的EEPROM接口，用于

配置

VLAN功能

 支持多达16个VLAN组

 灵活的基于802.1Q端口/标签的VLAN

 支持四个IVL

 用于网络的泄漏VLAN

单播/多播/广播/ARP数据包

节能功能

 支持节能以太网（EEE）

功能（IEEE 802.3az）

 链路关闭节能模式

诊断功能

 支持硬件环路检测功能

带有LED和蜂鸣器以指示

循环的存在性

 支持电缆诊断（RTCT功能）

 灵活的LED指示灯

 RTCT状态指示

 回路状态指示

 LED复位时闪烁

诊断

其他特征

 可选的MDI/MDIX自动交叉

即插即用

 物理层端口极性检测和

校正函数

 鲁棒基线漂移校正

改进的100Base TX性能

 25MHz晶体或3.3V OSC输入

 可转换单个3.3V电源输入

通过集成LDO调节器以产生

通过低成本外部电源从3.3V转换为1.2V

二极管

 低功耗，1.2/3.3V，55nm CMOS

技术

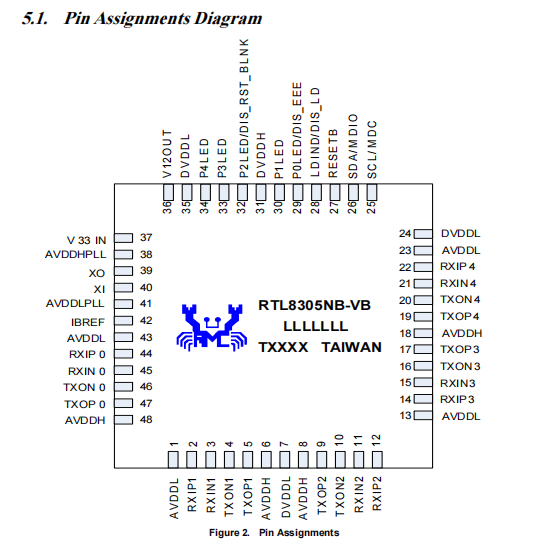

 48针QFN“绿色”封装
应用

 5端口交换机（10Base-T和100Base-TX）
