CY8C27543-24AXI TQFP-44 嵌入式 - 微控制器 价格最优

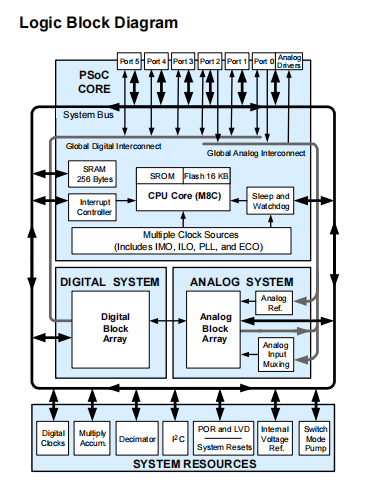

特征
■ 强大的哈佛体系结构处理器
❐ M8C处理器速度敢达24 MHz
❐ 8×8乘法，32位累加
❐ 高速低功耗
❐ 工作电压：3.0 V至5.25 V
❐ 使用片上开关模式，工作电压降至1.0 V
泵（SMP）
❐ 工业温度范围：–40C至+85C■ 高级外设（PSoC®模块）
❐ 十二个轨对轨模拟PSoC块提供：
•最多14位模数转换器（ADC）
•最多9位数模转换器（DAC）
•可编程增益放大器（PGA）
•可编程滤波器和比较器
❐ 八个数字PSoC块提供：
•8至32位定时器和计数器，8和16位脉冲宽度
调制器（PWM）
•循环冗余校验（CRC）和伪随机
序列（PRS）模块
•最多两个全双工通用异步接收机
变送器（UART）
•多个串行外围接口（SPI）主设备或从设备
•可连接到所有通用I/O（GPIO）引脚
❐ 通过组合块实现复杂外设
■ 精密、可编程时钟
❐ 内部2.5%24-/48 MHz主振荡器
❐ 24-/48 MHz，可选32 kHz晶体
❐ 高达24 MHz的可选外部振荡器
❐ 用于看门狗和睡眠的内部振荡器
■ 柔性片上存储器
❐ 16 KB闪存程序存储50000个擦除/写入周期
❐ 256字节SRAM数据存储
❐ 系统内串行编程（ISSP）
❐ 部分闪存更新
❐ 灵活的保护模式
❐ 电子可擦除可编程只读存储器
（EEPROM）闪存仿真
■ 可编程引脚配置
❐ 所有GPIO上的25 mA接收器和10 mA源
❐ 上拉、下拉、高Z、强或开漏驱动模式
在所有GPIO上
❐ GPIO上的八个标准模拟输入，外加四个额外的
具有受限路由的模拟输入
❐ GPIO上的四个30 mA模拟输出
❐ 所有GPIO上的可配置中断
■ 其他系统资源
❐ I2C从站、主站和多主站至400 kHz
❐ 看门狗和睡眠定时器
❐ 用户可配置低压检测（LVD）
❐ 集成监控电路
❐ 片上精密电压基准
■ 完整的开发工具
❐ 免费开发软件（PSoC Designer™)
❐ 功能齐全的在线仿真器（ICE）和编程器
❐ 全速仿真
❐ 复杂断点结构
■ 强大的哈佛体系结构处理器
❐ M8C处理器速度敢达24 MHz
❐ 8×8乘法，32位累加
❐ 高速低功耗
❐ 工作电压：3.0 V至5.25 V
❐ 使用片上开关模式，工作电压降至1.0 V
泵（SMP）
❐ 工业温度范围：–40C至+85C■ 高级外设（PSoC®模块）
❐ 十二个轨对轨模拟PSoC块提供：
•最多14位模数转换器（ADC）
•最多9位数模转换器（DAC）
•可编程增益放大器（PGA）
•可编程滤波器和比较器
❐ 八个数字PSoC块提供：
•8至32位定时器和计数器，8和16位脉冲宽度
调制器（PWM）
•循环冗余校验（CRC）和伪随机
序列（PRS）模块
•最多两个全双工通用异步接收机
变送器（UART）
•多个串行外围接口（SPI）主设备或从设备
•可连接到所有通用I/O（GPIO）引脚
❐ 通过组合块实现复杂外设
■ 精密、可编程时钟
❐ 内部2.5%24-/48 MHz主振荡器
❐ 24-/48 MHz，可选32 kHz晶体
❐ 高达24 MHz的可选外部振荡器
❐ 用于看门狗和睡眠的内部振荡器
■ 柔性片上存储器
❐ 16 KB闪存程序存储50000个擦除/写入周期
❐ 256字节SRAM数据存储
❐ 系统内串行编程（ISSP）
❐ 部分闪存更新
❐ 灵活的保护模式
❐ 电子可擦除可编程只读存储器
（EEPROM）闪存仿真
■ 可编程引脚配置
❐ 所有GPIO上的25 mA接收器和10 mA源
❐ 上拉、下拉、高Z、强或开漏驱动模式
在所有GPIO上
❐ GPIO上的八个标准模拟输入，外加四个额外的
具有受限路由的模拟输入
❐ GPIO上的四个30 mA模拟输出
❐ 所有GPIO上的可配置中断
■ 其他系统资源
❐ I2C从站、主站和多主站至400 kHz
❐ 看门狗和睡眠定时器
❐ 用户可配置低压检测（LVD）
❐ 集成监控电路
❐ 片上精密电压基准
■ 完整的开发工具
❐ 免费开发软件（PSoC Designer™)
❐ 功能齐全的在线仿真器（ICE）和编程器
❐ 全速仿真
❐ 复杂断点结构
❐ 128 KB跟踪内存
