说明

      PN5180，市场上最好的全NFC前端。

      作为一种高度集成的高性能全NFC论坛兼容的前端IC，用于13.56 MHz的非接触通信，该前端IC利用了一个出色的调制和解调概念，完全集成了不同类型的非接触通信方法和协议。

     PN5180确保了下一代NFC支持的移动电话的最大限度的互操作性。PN5180针对销售点终端应用进行了优化，并实现了高功率NFC前端功能，允许在没有额外外部活动组件的情况下实现射频级别的EMV合规。

    PN5180前端IC支持以下射频工作模式：

•读写器模式支持ISO/IEC 14443-A，最高848 kBit/s，MIFARE

•读写器模式支持最高848 kBit/s的ISO/IEC 14443-B

•读写器模式支持JIS X 6319-4（与FeliCa方案相当）

•支持读取所有NFC标签类型（类型1、类型2、类型3、类型4A和类型4B）

•读写器模式支持ISO/IEC 15693

•读写器模式支持ISO/IEC 18000-3模式3

•ISO/IEC 18092（NFC-IP1）

•ISO/IEC 21481（NFC-IP-2）

•ISO/IEC 14443 A型板卡仿真最高可达848 kBit/s

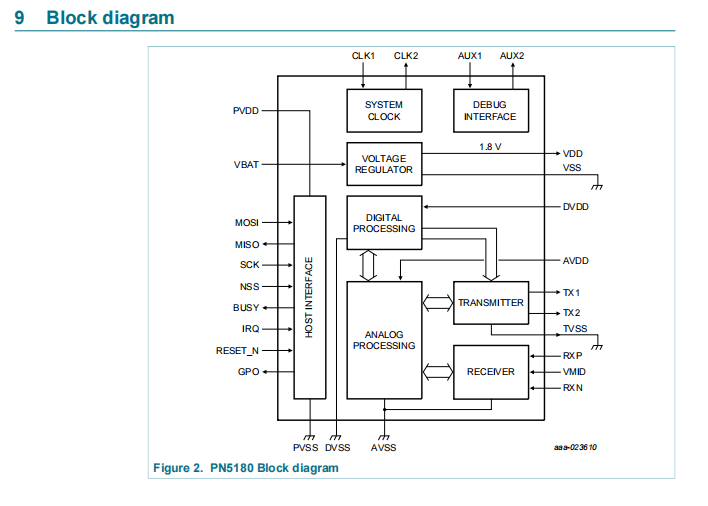

实现了一个基于SPI的主机接口：

•SPI接口，数据速率高达7 Mbit/s，具有MOSI、MISO、NSS和SCK信号

•中断请求线，通知主机控制器事件

•SPI MISO线上的EEPROM可配置上拉电阻器

•占线，用于向主机指示读取数据的可用性

     PN5180支持高度创新和独特的功能，不需要任何主机控制器交互。这些独特的特性包括动态功率控制（DPC）、自适应波形控制（AWC）、自适应接收器控制（ARC）和全自动EMD错误处理。实时主机控制器交互的独立性使该产品成为运行Linux或Android等抢占式多任务操作系统的最佳选择。

     作为新的节电功能，PN5180允许在低功率板卡检测期间使用通用输出来控制外部LDO或DC/DC。在打开LPCD轮询周期的射频场之前，一个通用输出用于从省电模式中唤醒LDO或DC/DC。

    PN5180支持外部硅系统接通开关，通过使用NFC电话产生的射频场的能量来开关系统，就像在NFC轮询循环中产生的一样。这种独特的和新的零功率唤醒功能允许在待机期间设计功耗接近于零的系统。

  功能和优势

•变送器电流高达250 mA
•动态功率控制（DPC），优化射频性能，即使在失谐情况下
天线条件
•自适应波形控制（AWC）自动调整发射机调制：
射频兼容性
•自适应接收器控制（ARC）自动调整接收器参数：
始终可靠的通信
•包括NXP ISO/IEC14443-A和Innovatron ISO/IEC144-B知识产权
许可权
•完全符合与NFC、非接触式操作和EMVCo相关的所有标准
•在卡仿真模式下，有源负载调制支持更小的天线
•在没有主机交互的情况下执行的自动EMD处理可放松计时
对主机控制器的要求
•低功耗卡检测（LPCD）使轮询期间的电流消耗最小化
•LPCD期间自动支持系统LDO或系统DC/DC断电模式
•零功率唤醒
•小型工业标准包装
•NFC驾驶舱：基于PC的支持工具，用于快速配置寄存器设置
•带有32位NXP LPC1769 MCU和天线的开发套件
•具有源代码的NFC阅读器库，可用于EMVCo L1和NFC论坛
顺从

应用

•付款
•物理访问
•伊戈夫
•工业
