描述
MC9S12XE系列微控制器是S12XD系列的进一步发展，包括增强系统完整性和更大功能的新功能。这些新功能包括闪存上的内存保护单元（MPU）和错误纠正代码（ECC），以及增强的EEPROM功能（EEE）、一个增强的XGATE、一个内部过滤、调频锁相环（IPLL）和一个增强的ATD。e系列将S12X的产品范围扩展到1MB的闪存，采用208针版本的旗舰产品MC9S12XE100，提高了I/O能力。
MC9S12xe系列提供了32位的性能，具有16位MCU的所有优点和效率。它保留了飞思卡尔现有16位MC9S12和S12X MCU系列用户目前享有的低成本、功耗、EMC和码码效率优势。S12XE和S12XD家族之间具有高度的兼容性。
MC9S12XE系列的特点是增强版的性能增强XGATE协同处理器，可用C语言编程，运行在S12X的总线频率，有指令集优化的数据移动，逻辑和位操作指令，可以服务设备上的任何外围模块。新的增强版本改进了中断处理能力，并与现有的XGATE模块完全兼容。
MC9S12XE系列由标准芯片外设组成，包括多达64KB的RAM、8个异步串行通信接口（SCI）、三个串行外围接口（SPI）、8通道IC/OC增强捕获定时器（ECT）、两个16通道12位模数转换器、8通道脉宽调制器（PWM）、5个CAN 2.0 A、B软件兼容模块（MSCAN12）、两个IC间总线块（IIC）、8通道24位周期中断定时器（PIT）和8通道16位标准定时器模块（TIM）。
MC9S12xe系列使用了对所有外设和内存的16位宽访问，而没有等待状态。144/208pin版本上的非多路扩展总线接口允许外部内存接口。
除了每个模块中可用的I/O端口外，最多还有26个I/O端口具有中断功能，允许从停止或等待模式下唤醒。MC9S12xe系列有208针MAPBGA，144针LQFP，112针LQFP或80针QFP选项。
特征
这里列出了MC9S12xe系列的特性。内存选项见表D- 2，表D- 2为不同家庭成员的外围功能。
•16位CPU12X
-向上兼容MC9S12指令集，但五条Fuzzy指令除外
（MEM、WAV、WAVR、REV、REVW）已删除
-增强的索引寻址
-独立于PPAGE访问大型数据段
•INT（中断模块）
-八级嵌套中断
-为每个中断级别灵活分配中断源。
-外部不可屏蔽高优先级中断（XIRQ）
-内部不可屏蔽高优先级内存保护单元中断
-端口J、H和P上最多24个引脚可配置为上升沿或下降沿敏感中断
•EBI（外部总线接口）（仅适用于208针和144针封装）
-最多四个芯片选择输出，以选择16K、1M、2M和最多4MB地址空间
-每个芯片选择输出都可以配置为在其中一个超时时完成事务
两个等待状态生成器或EWAIT信号的取消断言
•MMC（模块映射控制）
•DBG（调试模块）
-使用标记类型或强制类型断点请求监视CPU和/或XGATE总线
-64 x 64位循环跟踪缓冲区捕获流或内存访问信息的更改
•BDM（后台调试模式）
•MPU（内存保护单元）
-每个活动程序任务可定义8个地址区域
-地址范围粒度低至8字节
-无写入/无执行保护属性
-访问冲突时的不可屏蔽中断
•XGATE公司
-可编程、高性能I/O协处理器模块
-在没有CPU干预或CPU等待状态的情况下，向所有外围设备和RAM传输数据
-对数据执行逻辑、移位、算术和位操作
-可以中断HCS12X CPU信号传输完成
-来自任何硬件模块以及CPU的触发器
-服务高优先级任务的两个中断级别
-硬件支持堆栈指针初始化
•OSC_LCP（振荡器）
-利用4MHz至16MHz晶体的低功耗环路控制Pierce振荡器
-良好的抗噪性
-利用2MHz至40MHz晶体的全摆幅穿孔选项
-跨导的大小适合典型晶体的最佳启动裕度
•IPLL（内部滤波、调频锁相环时钟生成）
-无需外部组件
-可配置扩频选项，以减少EMC辐射（调频）
•CRG（时钟和重置生成）
-COP监视器
-实时中断
-时钟监视器
-自时钟模式下从STOP快速唤醒
•内存选项
-128K、256k、384K、512K、768K和1M字节闪存
-2K、4K字节模拟EEPROM
-12K、16K、24K、32K、48K和64K字节RAM
•Flash一般功能
-64个数据位加上8个综合征ECC（纠错码）位允许单位故障
校正和双重故障检测
-擦除扇区大小1024字节
-自动编程和擦除算法
•D-Flash功能
-高达32 KB的D-Flash内存，256字节扇区供用户访问。
-通过EEE操作控制D-Flash内存访问的专用命令。
-在读取操作期间，一个字内的单位故障校正和双位故障检测。
-具有ECC奇偶校验位验证和生成功能的自动编程和擦除算法。
-快速扇区擦除和字程序操作。
-在突发序列中最多可编程四个单词的能力
•仿真EEPROM功能
-使用内部内存控制器自动处理EEE文件。
-复位时，有效EEE数据从D-Flash内存自动传输到缓冲RAM。
-能够监控剩余的未完成EEE相关缓冲区RAM字数
编程到D-Flash存储器中。
-能够禁用EEE操作并允许优先访问D-Flash内存。
-能够取消所有挂起的EEE操作，并允许优先访问D-Flash内存。
•两个16通道、12位模拟数字转换器
-8/10/12位分辨率
-3µs，10位单次转换时间
-左/右，有符号/无符号结果数据
-外部和内部转换触发能力
-用于停止模式转换的内部振荡器
-模拟比较时从低功耗模式唤醒>或<=匹配
•五个MSCAN（每秒1 M位，CAN 2.0 A、B软件兼容模块）
-五个接收缓冲器和三个发送缓冲器
-灵活的标识符过滤器可编程为2 x 32位、4 x 16位或8 x 8位
-四个独立的中断通道，用于Rx、Tx、错误和唤醒
-低通滤波器唤醒功能
-自检操作的回路
•ECT（增强型捕获定时器）
-8 x 16位通道，用于输入捕获或输出比较
-带8位精度预分频器的16位自由运行计数器
-带8位精度预分频器的16位模向下计数器
-四个8位或两个16位脉冲累加器
•TIM（标准定时器模块）
-8 x 16位通道，用于输入捕获或输出比较
-带8位精度预分频器的16位自由运行计数器
-1 x 16位脉冲累加器
•PIT（周期中断定时器）
-最多八个具有独立超时周期的计时器
-超时周期可在1到224总线时钟周期之间选择
-超时中断和外围触发器
•8个PWM（脉宽调制器）通道
-8通道x 8位或4通道x 16位脉冲宽度调制器
-每个通道的可编程周期和占空比
-输出居中或左对齐
-频率范围广的可编程时钟选择逻辑
-快速紧急停机输入
•三个串行外围接口模块（SPI）
-可配置为8位或16位数据大小
•八个串行通信接口（SCI）
-标准标记/空格不归零（NRZ）格式
-可选的IrDA 1.4返回零反转（RZI）格式，脉冲宽度可编程
•两个内部IC总线（IIC）模块
-多主机操作
-256种不同串行时钟频率之一的软件可编程
-广播模式支持
-10位地址支持
•片上电压调节器
-两个带隙基准的并联线性稳压器
-低压检测（LVD）和低压中断（LVI）
-上电复位（POR）电路
-3.3V和5V范围操作
-低压复位（LVR）
低功耗唤醒定时器（API）
-可用于所有模式，包括全停模式
-可微调至+-5%精度
-超时时间范围为0.2ms至~13s，分辨率为0.2ms
•输入/输出
-最多152个通用输入/输出（I/O）引脚加上2个仅输入引脚
-所有输入引脚上的滞后和可配置上拉/下拉装置
-所有输出引脚上的可配置驱动强度
•套餐选项
-208针MAPBGA
-144针薄型四片式扁平封装（LQFP）
-112针薄型四片式扁平封装（LQFP）
-80针四芯扁平封装（QFP）
•最大CPU总线频率为50MHz，最大XGATE总线频率为100MHz

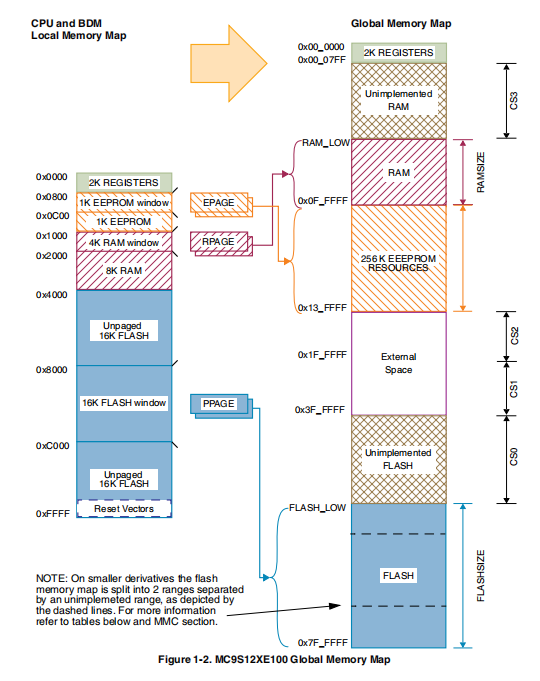

1.1.2操作模式
内存映射和总线接口模式：
•正常和模拟操作模式
-正常单片模式
-正常扩展模式
-单片机模式仿真
-扩展模式仿真
•特殊操作模式
-具有活动后台调试模式的特殊单片机模式
-特殊测试模式（仅供飞思卡尔使用）
低功率模式：
•系统停止模式
-伪停止模式
-带快速唤醒选项的全停模式
•系统等待模式
操作系统状态
•主管状态
•用户状态
