TPS57040QDGQRQ1 DC-DC电源芯片价格优惠

特性

适用于汽车应用

AEC-Q100合格，结果如下

设备温度等级1：-40°C至125°C

环境工作温度范围

设备HBM ESD等级2

设备CDM ESD分类等级C4B

3.5V至42V输入电压范围

200 mΩ高压侧MOSFET

脉冲轻载高效率

跳过Eco模式™ 控制方案

116-µA工作静态电流

1.5-µA关闭电流

100 kHz至2.5 MHz开关频率

与外部时钟同步

可调慢速启动/顺序

欠压和过压电源良好输出

可调欠压锁定电压和滞后

0.8-V内部参考电压

SwitcherPro支持™ 软件工具

说明

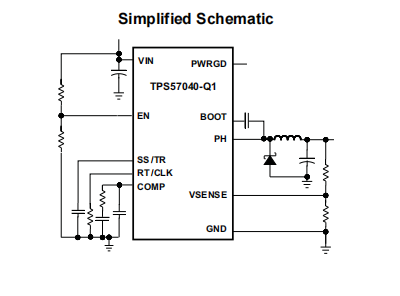

TPS57040-Q1设备是一个42-V 0.5-a降压调节器，带有集成高端MOSFET。电流模式控制提供简单的外部补偿和灵活的组件选择。低纹波脉冲跳变模式将空载输入电源电流降至116µA。

使用启用引脚，当启用引脚较低时，关闭电源电流降低至1.5µA。欠压锁定内部设置为2.5 V，但可以使用启用引脚增加。输出电压启动斜坡由慢启动引脚控制，慢启动引脚也可配置用于排序/跟踪。漏极开路功率良好信号表明输出在标称电压的92%至109%之间。宽开关频率范围允许优化效率和外部元件尺寸。在过载条件下，频率回退和热关机可保护部件。

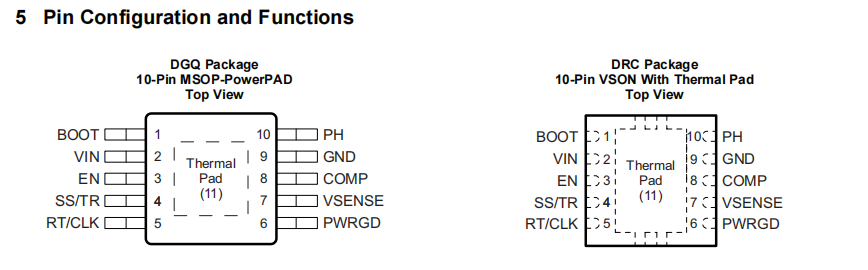

TPS57040-Q1采用10针热增强型MSOP PowerPAD™ 组件（DGQ）和10针SON组件（DRC）。
