说明

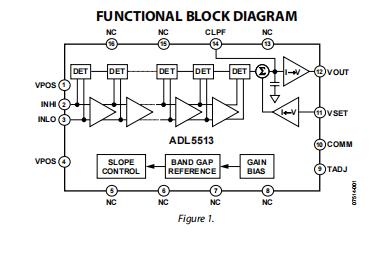

      ADL5513是一个解调对数放大器，能够准确地将射频输入信号转换为相应的分贝级输出。它在级联放大器链上采用渐进压缩技术，每个阶段都配备有一个检测器单元。该设备可用于测量或控制器模式。

      ADL5513对高达4 GHz的信号保持准确的日志一致性。输入的动态范围通常为80 dB（称为50 Ω），误差小于±3dB，74 dB，误差小于±1 dB。ADL5513有20 ns的响应时间，使射频突发检测的脉冲率超过50 MHz。该设备提供了前所未有的对数拦截稳定性与环境温度条件。该设备需要提供2.7 V到5.5 V的电源。当前消耗量为31 mA，设备禁用时降到200 μA。

    ADL5513可以被配置为为功率放大器提供控制电压或从VOUT引脚输出的测量输出。由于输出可以用于控制器应用，因此特别注意减少宽带噪声。在此模式下，将设定值控制电压施加到VSET引脚上。

    通过射频放大器的反馈回路通过VOUT关闭，其输出将放大器的输出调节到对应于VSET的幅度。ADL5513在VOUT引脚上提供了0V到（VPOS−0.1 V）的输出能力，适用于控制器的应用。作为一种测量装置，VOUT外部连接到VSET，产生输出电压VOUT，随着射频输入信号振幅线性增加。

    对数斜率为21 mV/dB，由VSET界面决定。截距为−88dBm（称为50 Ω，连续波输入，900 MHz）。这些参数对供应和温度的变化非常稳定。

   ADL5513采用SiGe双极集成电路工艺制造，可采用3 mm×3mm，16铅LFCSP封装，适用于−40°C至+125°C的工作温度范围。有一个完整的评估板。

特征

宽带：1 MHz至4 GHz

80 dB动态范围（±3 dB）

频率恒定动态范围

稳定性超过−40oC至+85oC温度范围：±0.5 dB

工作温度范围：−40oC至+125oC

敏感：−70分贝

低噪声测量/控制器输出（VOUT）

脉冲响应时间：21纳秒/20纳秒（下降/上升）

单电源操作：在31 mA时为2.7 V至5.5 V

断电功能：1 mW，5 V

占地面积小的LFCSP

采用高速SiGe工艺制造

应用

射频发射机功率放大器线性化和增益/功率

控制

无线电链路发射机中的功率监测

基站、WLAN、WiMAX、RADAR中的RSSI测量
