AD7949BCPZRL7 LFCSP-20 模数转换芯片 价格美丽
概述
AD7949是一款8通道、14位、电荷再分配、逐次逼近型(SAR)模数转换器(ADC)，采用单电源(VDD)供电。

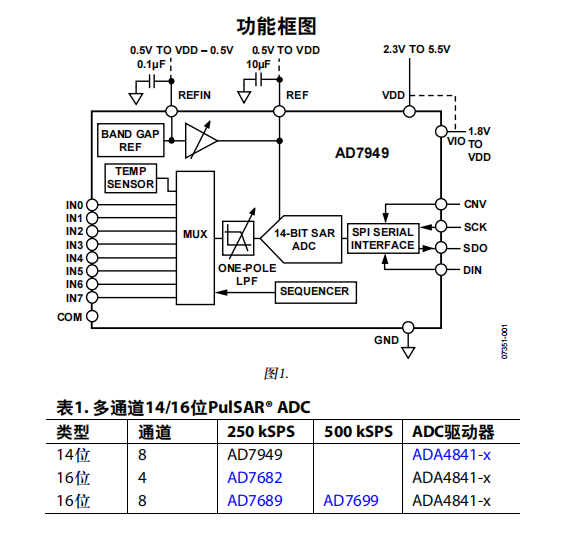

AD7949内置多通道、低功耗数据采集系统所需的所有元件，包括：无失码的真14位SAR型ADC；用于将输入配置为单端输入(使用或不使用参考地)、差分输入或双极性输入的8通道、低串扰多路复用器；内部低漂移基准电压源(可以选择2.5 V或4.096 V)和缓冲；温度传感器；可选择的单极点滤波器；以及多通道按顺序连续采样时所用的序列器。
AD7949使用简单的SPI接口实现配置寄存器的写入和转换结果的接收。SPI接口使用单独的电源(VIO)，它被设定为主逻辑电平。功耗与吞吐速率成正比。
AD7949采用20引脚微型LFCSP封装，工作温度范围为−40°C至+85°C。
过程控制 产品特性 14位分辨率、无失码 8通道多路复用器，输入可选择 单极性单端输入 差分输入(使用参考地) 伪双极性输入 吞吐速率：250 kSPS INL/DNL：±0.5/±0.25 LSB(典型值) 信纳比(SINAD)：85 dB(20 kHz) 总谐波失真(THD)：−100 dB(20 kHz) 模拟输入范围：0 V至VREF(VREF可高达VDD) 多种基准源类型 内部可选择的2.5 V或4.096 V基准源 外部缓冲基准源(可达4.096 V) 外部基准源(可达VDD) 内部温度传感器(TEMP) 通道序列器，可选单极点滤波器，繁忙指示器 无流水线延迟，SAR架构 单电源工作：2.3 V至5.5 V，逻辑接口电压：1.8 V至5.5 V 串行接口，兼容SPI、MICROWIRE、QSPI和DSP 功耗 2.9 mW @ 2.5 V/200 kSPS 10.8 mW @ 5 V/250 kSPS 待机电流：50 nA 20引脚4 mm × 4 mm LFCSP封装 应用 多通道系统监控 电池供电设备 医疗仪器：ECG/EKG 移动通信：GPS 电力线路监控 数据采集 地震数据采集系统 仪器仪表
