AT91SAM9263B-CU-100 BGA-324 （紧缺料） 价格美丽
描述
AT91SAM9263 32位微控制器，基于ARM926EJ-S处理器，架构在一个9层矩阵上，允许9个32位总线。它还具有两个独立的外部内存总线，EBI0和EBI1，能够与广泛的内存设备和一个IDE硬盘接口。两个外部总线防止了瓶颈，从而保证了最大的性能。
AT91SAM9263嵌入了一个LCD控制器，支持一个二D图形控制器和一个2通道DMA控制器，以及一个图像传感器接口。它还集成了几个标准的外设，如USART、SPI、TWI、计时器计数器、PWM生成器、多媒体卡接口和一个CAN控制器。
当与外部GPS引擎结合时，AT91SAM9263为导航系统提供了理想的解决方案。

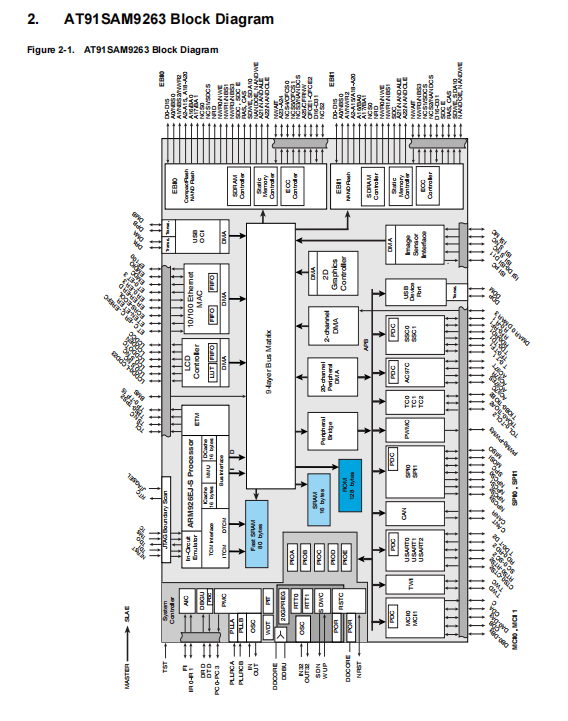

1.特点
•采用ARM926EJ-S™ ARM®Thumb®处理器
–DSP指令扩展，Jazelle®Java®加速技术
–16 KB数据缓存、16 KB指令缓存、写入缓冲区
–200 MHz时220 MIPS
–内存管理单元
–嵌入式ICE™, 调试通信信道支持
–中级实施嵌入式跟踪宏单元™
•总线矩阵
–九个32位层矩阵，允许总共28.8 Gbps的片上总线带宽
–启动模式选择选项，重新映射命令
•嵌入式存储器
–一个128 KB内部ROM，以最大总线矩阵速度进行单周期访问
–一个80 KB内部SRAM，以最大处理器或总线矩阵速度进行单周期访问
–一个16 KB内部SRAM，以最大总线矩阵速度进行单周期访问
•双外部总线接口（EBI0和EBI1）
–EBI0支持SDRAM、静态存储器、支持ECC的NAND闪存和CompactFlash®
–EBI1支持SDRAM、静态存储器和支持ECC的NAND闪存
•DMA控制器（DMAC）
–充当一个总线矩阵主控器
–嵌入2个具有可编程优先级、地址生成、信道缓冲和控制的单向信道
•二十个外围DMA控制器信道（PDC）
•LCD控制器
–支持无源或有源显示器
–TFT模式下每像素最多24位，STN颜色模式下每象素最多16位
–TFT模式下敢达16M色，分辨率敢达2048x2048，支持虚拟屏幕缓冲区
•双D图形加速器
–线条绘制、块传输、剪裁、命令排队
•图像传感器接口
–ITU-R BT.601/656外部接口，可编程帧捕获率
–支持高灵敏度传感器的12位数据接口
–SAV和EAV同步，带缩放器的预览路径，YCbCr格式
•USB 2.0全速（每秒12 Mbits）主机双端口
–双片上收发器
–集成FIFO和专用DMA信道
•USB 2.0全速（每秒12 Mbits）设备端口
–片上收发器，2432字节可配置集成DPRAM
•以太网MAC 10/100 Base-T
–媒体独立接口或简化的媒体独立接口
–用于接收和传输的28字节FIFO和专用DMA信道
•全功能系统控制器，包括
–重置控制器、停机控制器
–总共80字节的20个32位电池备用寄存器
–时钟发生器和电源管理控制器
–高级中断控制器和调试单元
–周期间隔计时器、看门狗计时器和双实时计时器
•重置控制器（RSTC）
–基于两个通电复位单元、复位源识别和复位输出控制
•停机控制器（SHDWC）
–可编程关闭引脚控制和唤醒电路
•时钟发生器（CKGR）
–电池备用电源上的32768Hz低功耗振荡器，提供永久慢时钟
–3至20 MHz片上振荡器和两个240 MHz PLL
•电源管理控制器（PMC）
–极慢时钟工作模式，软件可编程电源优化功能
–四个可编程外部时钟信号
•高级中断控制器（AIC）
–可单独屏蔽、八级优先级、矢量中断源
–两个外部中断源和一个快速中断源，杂散中断保护
•调试单元（DBGU）
–2线UART，支持调试通信信道、可编程ICE访问保护
–通用双线UART串行通信模式
•周期间隔计时器（PIT）
–20位间隔计时器加12位间隔计数器
•看门狗定时器（WDT）
–密钥保护，可编程仅一次，窗口16位计数器以慢速时钟运行
•两个实时定时器（RTT）
–带16位预分频器的32位自由运行备份计数器在慢速时钟下运行
•五个32位并行输入/输出控制器（PIOA、PIOB、PIOC、PIOD和PIOE）
–160条可编程I/O线，与最多两个外围I/O复用
–每条I/O线上的输入更改中断能力
–可单独编程的漏极开路、上拉电阻和同步输出
•一个第2.0A部分和第2.0B部分兼容的CAN控制器
–16个完全可编程的消息对象邮箱，16位时间戳计数器
•双多媒体卡接口（MCI）
–SD卡/SDIO和多媒体卡™ 顺从的
–使用PDC进行自动协议控制和快速自动数据传输
–eAch控制器上支持两个SD卡插槽
•两个同步串行控制器（SSC）
–每个接收机和发射机的独立时钟和帧同步信号
–I²S模拟接口支持，时分复用支持
–具有32位数据传输的高速连续数据流功能
•一个AC97控制器（AC97C）
–6通道单AC97模拟前端接口，插槽分配器
•三个通用同步/异步接收机发射机（USART）
–单个波特率发生器、IrDA®红外调制/解调、曼彻斯特编码/解码
–支持ISO7816 T0/T1智能卡、硬件握手、RS485支持
•两个主/从串行外围接口（SPI）
–8至16位可编程数据长度，四个外部外围芯片选择
•一个三通道16位定时器/计数器（TC）
–三个外部时钟输入，每个通道两个多用途I/O引脚
–双PWM生成、捕获/波形模式、向上/向下功能
•一个四通道16位PWM控制器（PWMC）
•一个双线接口（TWI）
–主模式支持，支持所有双线Atmel®EEPROM
•所有数字引脚上的IEEE®1149.1 JTAG边界扫描
•所需电源
VDDCORE和VDDBU为1.08V至1.32V
–VDDOSC和VDDPLL为3.0V至3.6V
–对于VDDIOP0（外围I/O）为2.7V至3.6V
–对于VDDIOP1（外围I/O），为1.65V至3.6V
–可编程1.65V至1.95V或3.0V至3.6V，适用于VDDIOM0/VDDIOM1（存储器I/O）
•提供324球TFBGA绿色包装
