ISO7240MDWR SOIC-16 数字隔离器稀缺料价格优惠

特性
25和150 Mbps信令速率选项
低通道到通道输出偏差；
最大1 ns
低脉冲宽度失真（PWD）；
最大2 ns
低抖动含量；150 Mbps时1 ns典型
可选默认输出（ISO7240CF）
>额定工作电压下的25年寿命
4kV ESD保护
使用3.3V或5V电源工作
高电磁抗扰度（见ISO72x数字隔离器磁场抗扰度）
-40°C至+125°C工作温度范围
安全相关认证：
VDE 4000 VPK基本绝缘符合DIN V VDE V 0884-10（VDE V 10884-10）：2006-12
根据UL 1577，2.5 kVRMS绝缘1分钟
CSA部件验收通知#5A和IEC 60950-1终端设备标准
说明

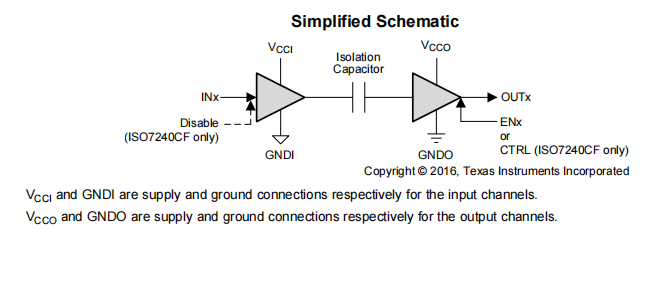

ISO7240x、ISO7241x和ISO7242x设备是具有多通道配置和输出启用功能的四通道数字隔离器。这些器件具有由Texas Instrument的二氧化硅（SiO2）隔离栅隔离的逻辑输入和逻辑输出缓冲器。这些设备与隔离电源一起使用，有助于阻断高压，隔离接地，并防止噪声电流进入本地接地，干扰或损坏敏感电路。
ISO7240x系列设备具有相同方向上的所有四个通道。ISO7241x系列设备具有三个相同方向的通道和一个相反方向的通道。ISO7242x系列设备在每个方向上都有两个通道。
带有C后缀（C选项）的设备在输入端具有TTL输入阈值和噪声滤波器，以防止瞬态脉冲传递到设备的输出端。具有M后缀（M选项）的设备具有CMOS VCC/2输入阈值，并且不具有输入噪声滤波器或附加传播延迟。
ISO7240CF设备具有引脚7上的输入禁用功能，以及带有CTRL引脚（引脚10）的可选高或低故障保护输出功能。当逻辑高置于CTRL引脚上或未连接时，故障保护输出为逻辑高。如果向CTRL引脚施加逻辑低信号，则故障保护输出变为逻辑低输出状态。ISO7240CF设备的输入禁用功能可防止数据通过隔离屏障传输到输出。当输入被禁用或VCC1断电时，输出由CTRL引脚设置。
这些设备可以由任意组合的3.3V或5V电源供电。无论所使用的电压供应水平如何，信号输入引脚都具有5V的耐受性。
