TLE9842QX PG-VQFN-48 Infineon 原装现货

汽车应用用带LIN和电源开关的单片控制器

功能概述
•32位ARM Cortex-M0内核
–最高25 MHz时钟频率
–每个机器周期架构一个时钟
–单周期乘数
•片上存储器
–36 KB闪存（包括EEPROM）
–4 KB EEPROM（在闪存中模拟）
–768字节100时间可编程存储器（100TP）
–2 KB内存
–启动固件和闪存例程的引导ROM
•片上OSC
•2个低压侧开关，包括PWM功能，可用作继电器驱动器
•1个带循环感应选项和PWM功能的高压侧开关，例如用于提供LED或开关面板
（最小150 mA）
•4个高压监视器输入引脚，用于唤醒和循环检测，带模拟测量选项
•10个通用I/O端口（GPIO）
•6个模拟输入端口
•10位A/D转换器，带6个模拟输入+VBAT_SENSE+VS+4个高压监控输入
•8位A/D转换器，带7个输入，用于电压和温度监控
•带12个通道的测量单元，以及板载10位A/D转换器和数据后处理
•16位定时器-GPT12、定时器2和定时器21
•用于PWM信号生成的捕获/比较单元（CCU6）
•2个全双工串行接口（UART1、UART2），支持LIN的UART1
•2个同步串行通道（SSC1、SSC2）
•通过2线SWD提供片上调试支持
•LIN引导加载程序，通过LIN（LIN BSL）编程闪存
•1个LIN 2.2收发器
•3.0 V至28 V的单电源
•低压差稳压器（LDO）
•外部负载（例如霍尔传感器）的5 V电源VDDEXT
•1.5 V的核心逻辑电源
•带独立片上时钟源的可编程窗口监视器（WDT1）
•省电模式：
–微控制器单元减速模式

–带循环感应选项的睡眠模式
–在睡眠模式下循环唤醒
–带循环感应选项的停止模式
•通电和欠压/断电复位发电机
•过热保护
•所有电压调节器和执行器的短路保护（高压侧、低压侧）
•电源开关故障保护模式下的时钟丢失检测
•温度范围TJ:-40°C至150°C
•具有LTI功能的封装VQFN-48-31
•绿色包装（符合RoHS标准）
•AEC合格

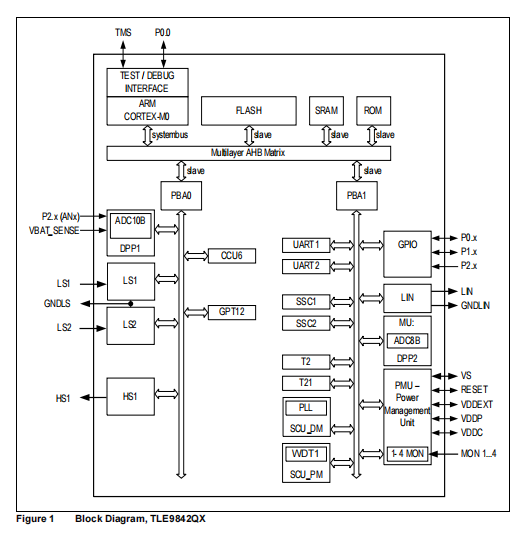

结构图
