ADM2587EBRWZ-REEL7 SOIC-20 数字隔离器 价格最低

说明

      ADM2582E/ADM2587E是完全集成的信号和功率隔离数据收发器，具有±15 kV ESD保护，适用于多点传输线路上的高速通信。ADM2582E/ADM2587E包括一个集成的直流到直流电源，消除了外部直流隔离块的需要。

    它们为平衡输电线路设计，符合ANSI/TIA/EIA-485-A-98和ISO 8482：1987(E)。

    该设备集成了模拟设备公司，i耦合器®技术，将三通道隔离器、三态差分线驱动器、差动输入接收器和模拟设备等功率dc-todc转换器组合到一个封装中。该设备由一个单一的5V或3.3 V电源供电，实现了一个完全集成的信号和电源隔离的RS-485解决方案。

    ADM2582E/ADM2587E驱动程序具有主动高启用功能。还提供主动低接收机启用，它使接收机输出在禁用时进入高阻抗状态。

    该设备具有限流和热关闭功能，以防止输出短路和总线争用可能导致过度功耗的情况。该部件是完全指定在工业温度范围内，并可在一个高度集成，20铅，宽体SOIC包。

    ADM2582E/ADM2587E采用高频开关元件传输变压器。在印刷电路板（PCB）布局时必须特别注意，以满足排放标准。有关董事会布局考虑事项的详细信息，请参阅应用程序说明AN-0971《使用等功率设备的辐射排放控制》。

特征

隔离RS-485/RS-422收发器，可配置为一半或

全双工

isoPower®集成隔离直流-直流转换器

RS-485输入/输出引脚上的±15 kV ESD保护

符合ANSI/TIA/EIA-485-A-98和ISO 8482:1987（E）

ADM2582E数据速率：16 Mbps

ADM2587E数据速率：500 kbps

5 V或3.3 V操作

在一条总线上最多连接256个节点

开路和短路、故障安全接收器输入

高共模瞬态抗扰度：>25 kV/μs

热停堆保护

安全和监管批准

UL识别：根据UL 1577，2500 V rms持续1分钟

VDE合格证书

DIN EN 60747-5-2（VDE 0884第2部分）：2003-01

VIORM=560 V峰值

工作温度范围：−40°C至+85°C

高度集成、20引线、宽体SOIC封装

应用

隔离RS-485/RS-422接口

工业现场网络

多点数据传输系统

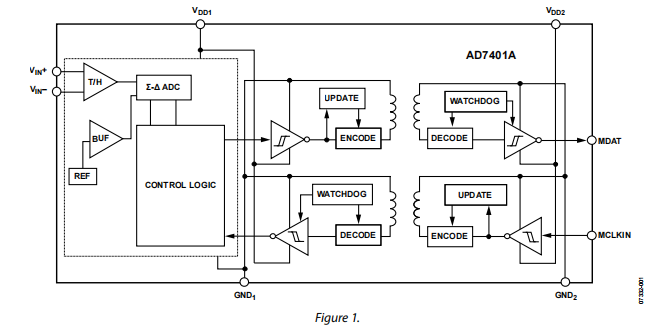

原理框图
