TPS7A4701QRGWRQ1 VQFN-20 汽车类 35V、1A、4.2μVRMS 射频低压降 (LDO) 稳压器 价格优惠

特性

•

符合汽车应用 要求

•

符合 AEC-Q100 标准，其中包括以下内容：

– 器件温度 1 级：–40°C 至 125°C 的环境工作温

度范围

– 器件 HBM ESD 分类等级 2

– 器件 CDM ESD 分类等级 C4A

•

输入电压范围：3V 至 35V

•

工作结温范围：

–40°C 至 +145°C

•

输出电压噪声：

4.2µVRMS (10Hz–100kHz)

•

电源抑制比：

–

82dB (100Hz)

–

≥ 55dB (10Hz–10MHz)

•

两个输出电压模式：

– ANY-OUT™版本（经由 PCB 布局进行配置的

用户可编程输出）：

– 输出电压范围：1.4V 至 20.5V

– 可调节运行：

– 输出电压范围：1.4V 至 34V

•

输出电流：1A

•

热阻：θJA = 31.1°C/W

•

压差：1A 时为 307mV

•

与 CMOS 逻辑电平兼容的使能引脚

•

内置固定电流限制和

热关断

应用

•

电压控制振荡器 (VCO)

•

Rx、Tx 和 PA 电路

•

汽车信息娱乐系统与组合仪表

•

用于运算放大器、

DAC、ADC 和其他高精度模拟电路的电源轨

说明

       TPS7A47-Q1 器件是一款正电压 (35V)、超低噪声(4.2µVRMS) 低压降线性稳压器 (LDO)，具有 1A 负载电

流灌入能力。

     TPS7A47-Q1 输出电压可通过用户可编程印刷电路板(PCB) 布局（高达 20.5V）进行配置，也可以使用外部

反馈电阻器进行调节。

     TPS7A47-Q1 采用双极技术进行设计，主要用于高精度、高精密仪表 应用 ，在这些应用中干净的电压轨对

于最大程度地提高系统性能而言至关重要。此特性使得该器件非常适用于为运算放大器、模数转换器(ADC)、数模转换器 (DAC) 和其他高性能模拟电路供电。

     此外，TPS7A47-Q1 还非常适用于后置直流/直流转换器稳压。通过滤除直流/直流开关转换所固有的输出电

压纹波，可确保在灵敏仪表、音频和射频 应用中实现最高的系统性能。

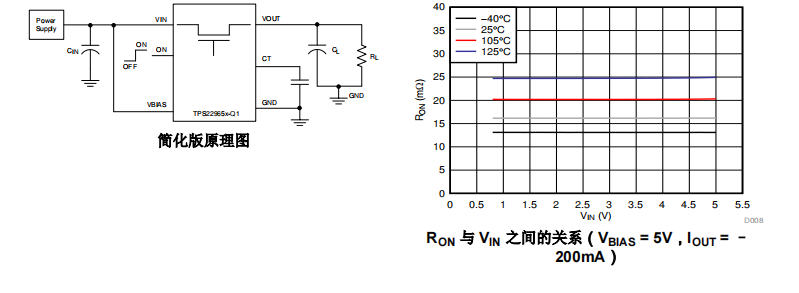

简化原理图
