TPS2553DBVR SOT-23-6 电源开关 IC 价格优势

说明

   TPS255x和TPS255x-1配电开关可用于需要精确电流限制或遇到重电容负载和短路的应用，并提供高达1.5A的连续负载电流。这些设备通过一个外部电阻器提供了一个在75mA和1.7A之间（典型的）的可编程电流限制阈值。在较高的电流限制设置下，可以达到高达±6%的电流限制精度。控制电源开关的上升和下降时间，以减少通风和误流期间的电流激增。

    当输出负载超过电流限制阈值时，TPS255x设备通过使用恒定电流模式将输出电流限制到一个安全水平。TPS255x-1设备通过在过电流或反向电压情况下锁住电源开关来提供断路器功能。当输出电压高于输入电压时，内部反向电压比较器禁用电源开关，以保护开关输入侧的设备。在过电流和反向电压条件下，故障输出断低。

特征

1•最大负载电流高达1.5-A

•±6%电流极限精度，1.7 A（典型）

•满足USB限流要求

•向后兼容TPS2550和

TPS2551

•可调电流限制：75 mA至1700 mA

（典型）

•恒流（TPS255x）和闭锁

（TPS255x-1）版本

•快速过电流响应-2µs（典型）

•85-mΩ高压侧MOSFET（DBV封装）

•反向输入输出电压保护

•工作范围：2.5 V至6.5 V•内置软启动

•符合IEC 61000-4-2的15 kV ESD保护（带

（外部电容）

•UL认证——文件编号E169910和NEMKO

IEC60950-1-am1 ed2。0

•参见TI交换机产品组合

应用

•USB端口和集线器

•数字电视

•机顶盒

•VOIP电话

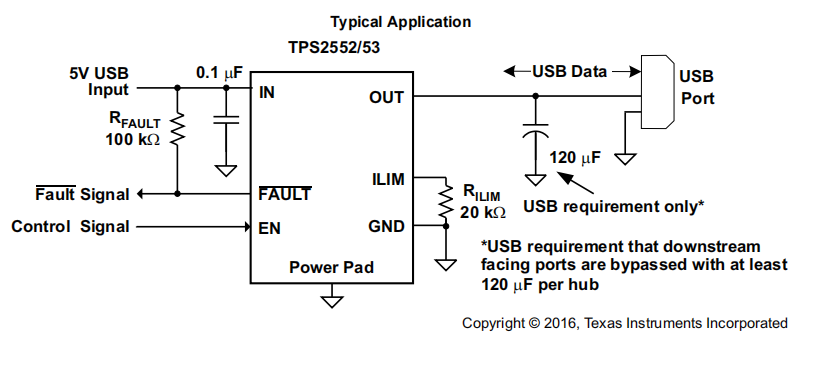

典型应用
