STM32WB55REV6 VFQFPN-68 RF片上系统

特征

 包括ST最先进的专利

技术

 无线电广播

–2.4 GHz

–支持Bluetooth®5的射频收发器

IEEE 802.15.4-2011 PHY规范

和MAC，支持线程和

Zigbee®3.0

–RX灵敏度：-96 dBm（蓝牙®低

1 Mbps时的能量），-100 dBm（802.15.4）

–可编程输出功率高达+6 dBm

步长为1dB

–集成平衡-不平衡转换器以减少BOM

–支持2 Mbps

–专用Arm®32位Cortex®M0+CPU

用于实时无线电层

–精确的RSSI以实现功率控制

–适用于需要合规性的系统

符合无线电频率规定ETSI EN

300 328、EN 300 440、FCC CFR47第15部分

和ARIB STD-T66

–支持外部PA

–可用的集成无源器件（IPD）

用于优化匹配的配套芯片

溶液（MLPF-WB55-01E3或

MLPF-WB55-02E3）

 超低功耗平台

–1.71至3.6 V电源

––40°C至85/105°C温度范围

–13 nA关闭模式

–600 nA待机模式+RTC+32 KB

内存

–2.1µA停止模式+RTC+256 KB RAM

–有源模式MCU：射频时<53µA/MHz

和SMPS打开

–无线电：Rx 4.5 mA/Tx，0 dBm 5.2 mA

 核心：Arm®32位Cortex®-M4 CPU，带FPU，

自适应实时加速器

加速器），允许0等待状态执行

频率高达64MHz，

MPU、80 DMIPS和DSP指令

 性能基准

–1.25 DMIPS/MHz（干石2.1）

–219.48 CoreMark®（3.43 CoreMark/MHz

64兆赫）

 能量benckmark

–303 ULP标记™ CP评分

 供应和重置管理

–高效嵌入式SMPS

智能旁路降压变换器

模式

–超安全、低功耗BOR（断电

重置），具有五个可选阈值

–超低功率POR/PDR

–可编程电压检测器（PVD）

–带RTC和备份寄存器的VBAT模式

 时钟源

–32 MHz晶体振荡器，集成

微调电容器（收音机和CPU时钟）

–用于RTC（LSE）的32 kHz晶体振荡器

–内部低功率32 kHz（±5%）RC（LSI1）

–内部低功耗32 kHz（稳定性±500 ppm）RC（LSI2）

说明

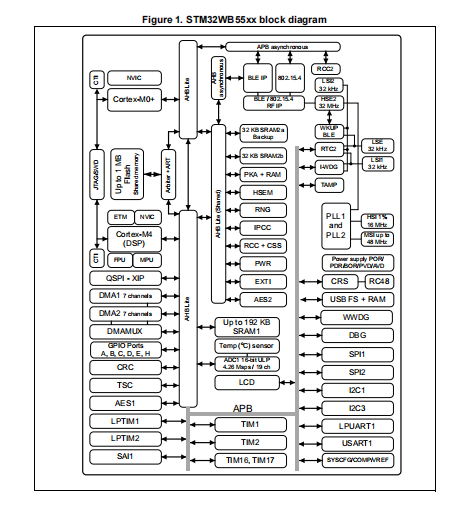

STM32WB55xx和STM32WB35xx多协议无线和超低功耗设备嵌入了一个强大的超低功耗无线电，符合蓝牙®低能量SIG规范v5.0和IEEE 802.15.4-2011。它们包含一个专用的Arm®Cortex®-M0+，用于执行所有的实时底层操作。

该设备被设计为极低的功耗，并基于高性能的Arm®Cortex®-m4 32位RISC核心，工作频率高达64 MHz。该核心具有浮点单元（FPU）单精度，支持所有Arm®单精度数据处理指令和数据类型。它还实现了一套完整的DSP指令和一个内存保护单元（MPU），以提高应用程序的安全性。

增强的处理器间通信由IPCC提供了六个双向通道。HSEM提供了用于在两个处理器之间共享公共资源的硬件信号量。

设备嵌入高速内存（STM32WB55xx，STM32512K字节WB35xx，256千字节的SRAM STM32WB55xx，96千字节的STM32WB35xx），四SPI闪存接口（可在所有包）和广泛的增强I/o和外围设备。

内存和外设之间的直接数据传输以及从内存到内存的直接数据传输由14个DMA通道支持，DMAMUX外设有一个完全灵活的通道映射。

该设备具有几种嵌入式闪存和SRAM的机制：读出保护、写保护和专有的代码读出保护。部分内存可以被保护为Cortex®-M0+独家访问。

两个AES加密引擎，PKA和RNG支持底层MAC和上层加密。客户密钥存储功能可用于隐藏这些密钥。该设备提供了一个快速的12位ADC和两个超低功率比较器相关联的一个高精度参考电压发生器。

这些设备嵌入一个低功耗RTC，一个高级的16位计时器，一个通用的32位计时器，两个通用的16位计时器，和两个16位低功耗计时器。此外，STM32WB55xx有多达18个电容式传感通道（不在UFQFPN48包上）。STM32WB55xx还嵌入了一个集成的液晶驱动程序高达8x40或4x44，与内部升压转换器。

STM32WB55xx和STM32WB35xx还具有标准和先进的通信接口，即一个USART（ISO 7816、IrDA、Modbus和智能卡模式），一个低功耗UART（LPUART），两个I2Cs（SMBus/PMBus），两个SPI（一个STM32WB35xx)高达32 MHz，一个具有两个通道和三个PDM的串行音频接口（SAI），一个USB 2.0 FS设备，支持BCD和LPM和一个具有就地执行的四SPI（XIP）能力的SPI。

STM32WB55xx和STM32WB35xx在-40至+105°C（+125°C接头）和-40至+85°C（+105°C接头）温度范围为1.71至3.6 V电源。一套全面的节能模式可以设计低功耗应用。

这些设备包括用于ADC模拟输入的独立电源。

STM32WB55xx和STM32WB35xx集成了一个高效的SMPS降压转换器，当VDD低于VBORx（x=1、2、3、4）电压水平（默认为2.0 V）时，该降压转换器具有自动旁路模式能力。它包括一个针对ADC和比较器的模拟输入的独立电源，以及一个3.3 V的USB专用电源输入。

VBAT专用电源允许设备支持LSE 32.768 kHz振荡器、RTC和备份寄存器，从而使STM32WB55xx和STM32WB35xx提供这些功能，即使主VDD不通过CR2032样电池、超级帽或小型可充电电池存在。

STM32WB55xx提供四个包，从48到129个大头针。STM32WB35xx提供一个包，48个引脚。
