说明

     DAC8512是一个完整的串行输入，12位，电压输出数模转换器，设计用于从单个+5 V电源工作。它包含DAC，输入移位寄存器和锁存器，参考和一个轨到轨输出放大器。使用CBCMOS进程构建，这些单片CBCMOS为用户提供了低成本，并易于在+5 V系统中使用。

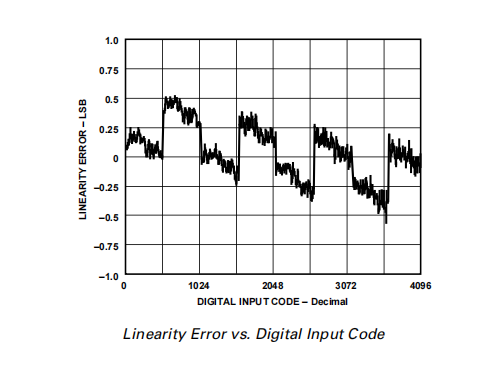

     对DAC8512的编码是自然的二进制文件，首先加载MSB。输出的运算放大器可以摆动到任意一个轨道，并被设置为0V到+4.095V的范围-为每位一毫伏的分辨率。它能够下沉和采购5个mA。片上参考是激光修剪，以提供4.095 V。

   串行接口是高速、三线、DSP兼容的数据（SDI）、时钟（CLK）和负载频闪灯（LD）。还有一个芯片选择针，用于连接多个dac。

   CLR输入在用户通电或用户需要时将输出设置为零比例。

   DAC8512是在扩展的工业（-40°C到+85°C）温度范围内指定的。DAC8512s可在塑料DIPs和SO-8表面安装包。

特征
节省空间的SO-8或迷你DIP封装
带内部参考的完整电压输出
1 mV/Bit，4.095 V满量程
单+5V操作
无外部组件
3线串行数据接口，20 MHz数据加载速率
低功率：2.5 mW
应用
便携式仪器
数字控制校准
伺服控制装置
过程控制设备
PC外围设备

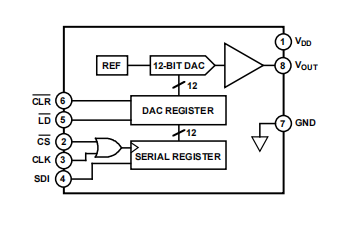

原理框图
