AD9371BBCZ-REEL BGA-196 射频收发器 清理库存 价格优惠

说明

      AD9371是一个高度集成的，宽带射频收发器，提供双通道发射机和接收器，集成的合成器，和数字信号处理功能。该集成电路提供了在FDD和TDD应用中，3G/4G微管和宏BTS设备所需的高性能和低功耗的多功能组合。AD9371的运行频率从300 MHz到6000 MHz，覆盖了大部分已授权和未授权的蜂窝频带。IC支持高达100 MHz的接收机带宽。它还支持观测接收机和传输合成带宽高达250 MHz，以适应数字校正算法。

    该收发器由宽带直接转换信号路径和最先进的噪声图和线性度组成。每个完整的接收机和发射机子系统包括直流偏移校正、正交误差校正（QEC）和可编程数字滤波器，消除了在数字基带中的这些功能的需要。集成了一些辅助功能，如辅助类数转换器（ADC）、辅助数模转换器（DAC）和通用输入/输出（GPIO），以提供额外的监视和控制能力。

   包括一个带有两个输入的观测接收机通道，用于监测每个发射机的输出，并实现干扰缓解和校准应用。该通道还连接到三个嗅探器接收器输入，可以监测不同频段的无线电活动。

   高速JESD204B接口支持高达6144 Mbps的车道速率。四车道专用于发射机，四车道专用于接收通道和观测接收通道。

   完全集成的锁相回路（PLLs）为发射机、接收机、观测接收机和时钟部分提供高性能、低功率的分n频率合成。精心的设计和布局技术提供了在高性能基站应用中所需的隔离。所有电压受压振荡器（VCO）和回路滤波器组件集成，以最小化外部组件计数。

   一个1.3 V的电源需要为AD9371的核心供电，并且有一个标准的4线串口来控制它。其他电压电源提供适当的数字接口水平，并优化变送器和辅助转换器的性能。AD9371是封装在一个12毫米的×12毫米，196球芯片规模的球网格阵列（CSP_BGA）。

特征
双差分发射机（Tx）
双差分接收机（Rx）
具有2个输入的观测接收器（ORx）
具有3个输入的嗅探器接收器（SnRx）
可调谐范围：300 MHz至6000 MHz
Tx合成带宽（BW）至250 MHz
Rx带宽：8 MHz至100 MHz
支持频分双工（FDD）和时分
双工（TDD）操作
完全集成的独立分数-N射频（RF）
用于Tx、Rx、ORx和时钟生成的合成器
JESD204B数字接口
应用
3G/4G微型和宏基站（BTS）
3G/4G多载波微微小区
FDD和TDD有源天线系统
微波、非线性视距（NLOS）回程系统

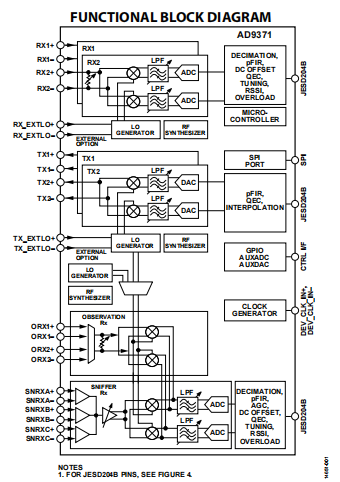

原理框图
