描述
STM32F767xx、STM32F768Ax和STM32F769xx设备是基于高性能的ARM®Cortex®-M7 32位RISC核心,工作频率高达216 MHz。Cortex®-M7核心具有一个浮点单元(FPU),它支持ARM®双精度和单精度数据处理指令和数据类型。它还实现了一套完整的DSP指令和一个内存保护单元(MPU),从而提高了应用程序的安全性。
STM32F767xx,STM32F768Ax和STM32F769xx设备将高速嵌入式内存闪存2兆字节,512千字节的SRAM(包括128千字节的数据TCM RAM关键实时数据),16千字节的指令TCMRAM(关键实时例程),4千字节的备份SRAM在最低功率模式,和广泛的增强我和外围设备连接到两个APB总线,两个AHB总线,32位multi-AHB总线矩阵和多层AXI互联支持内部和外部内存访问。
所有的设备提供3个12位adc,2个DaC,一个低功耗RTC,12个通用16位计时器,包括两个用于电机控制的PWM计时器,两个通用32位计时器,一个真正的随机数发生器(RNG)。它们还具有标准的和先进的通信接口。
最多四个I2C
•六个SPI,三个I2S,处于半双工模式。为了实现音频类精度,I2S
外围设备可以通过专用的内部音频PLL或外部时钟进行计时
以允许同步。
•四个USART加四个UART
•一个USB OTG全速和一个带全速功能的USB OTG高速(带ULPI)
•三个CAN
•两个SAI串行音频接口
•两个SDMMC主机接口
•以太网和摄像头接口
•LCD-TFT显示控制器
•Chrom ART加速器™
•SPDIFRX接口
•HDMI-CEC
特征
•核心:ARM®32位Cortex®-M7 CPU,带
DPFPU,ART加速器™ 和一级缓存:
16 KB I/O缓存,允许0等待状态
从嵌入式Flash和外部执行
存储器,最高216 MHz,MPU,
462 DMIPS/2.14 DMIPS/MHz(Dhrystone 2.1),
以及DSP指令。
•记忆
–高达2 MB的闪存可整理成
允许边写边读的两个存储体
–SRAM:512 KB(包括128 KB的数据
用于关键实时数据的TCM RAM)+
16 KB指令TCM RAM(用于关键
实时例程)+4 KB的备份SRAM
–灵活的外部存储器控制器,具有
到32位数据总线:SRAM、PSRAM,
SDRAM/LPSDR SDRAM,NOR/NAND
回忆
•双模四路SPI
•图形
–Chrom ART加速器™ (DMA2D),
图形硬件加速器启用
增强型图形用户界面
–硬件JPEG编解码器
–支持高达XGA的LCD-TFT控制器
决议
–MIPI®DSI主机控制器,最多支持
720p 30 Hz分辨率
•时钟、重置和供应管理
–1.7 V至3.6 V应用电源和I/O
–POR、PDR、PVD和BOR
–专用USB电源
–4至26 MHz晶体振荡器
–内部16 MHz工厂微调RC(1%准确性)
–32 kHz振荡器,用于带校准的RTC
–内部32 kHz RC,带校准
•低功率
–睡眠、停止和待机模式
–用于RTC的VBAT电源,32×32位备份
寄存器+4 KB备份SRAM
•3×12位,2.4 MSPS ADC:最多24个通道
•∑-Δ调制器的数字滤波器
(DFSDM)
•2×12位D/A转换器
•通用DMA:16流DMA
具有FIFO和突发支持的控制器
•最多18个定时器:最多13个16位(在停止模式下提供1个低功耗16位定时器)和
两个32位定时器,每个定时器最多4个IC/OC/PWM
或脉冲计数器和正交(增量)
编码器输入。所有15个计时器都运行到
216兆赫。2个看门狗,SysTick定时器
•调试模式
–SWD和JTAG接口
–Cortex®-M7微量宏细胞™
•多达168个具有中断功能的I/O端口
–最高可达164个快速I/O,最高可达108 MHz
–最多166个5 V容错I/O
•多达28个通信接口
–最多4个I2C接口(SMBus/PMBus)
–最多4个USART/4个UART(27 Mbit/s,
ISO7816接口、LIN、IrDA、调制解调器控制)
–最多6个SPI(最多50 Mbit/s),3个带多路复用
单工I2S音频
–2个SAI(串行音频接口)
–3个CAN(2.0B活动)和2个SDMMC
–SPDIFRX接口
–HDMI-CEC
–MDIO从属接口
•高级连接
–USB 2.0全速设备/主机/OTG
带片上PHY的控制器
–USB 2.0高速/全速
设备/主机/OTG控制器,带专用
DMA、片上全速PHY和ULPI
–10/100以太网MAC,带专用DMA:
支持IEEE 1588v2硬件、MII/RMII
•8至14位摄像头接口,最高可达54 Mbyte/s•真随机数生成器•CRC计算单元•RTC:亚秒精度,硬件日历•96位唯一ID
先进的外设包括两个SDMMC接口,一个灵活的内存控制(FMC)接口,一个四spi闪存接口,一个CMOS传感器的相机接口。请参阅表2:每个零件号上的STM32F767xx、STM32F768Ax和STM32F769xx特性和外设计数。
STM32F767xx、STM32F768Ax和STM32F769xx设备可在-40至+105°C温度范围内运行,温度范围为1.7至3.6 V电源。除LQFP100外,USB(OTG_FS和OTG_HS)和SDMMC2(时钟、命令和4位数据)的专用电源输入都可在所有的软件包上使用,以提供更多的电源选择。
在使用外部电源主管时,电源电压可降至1.7V(参考第2.18.2节:内部复位OFF)。一套全面的节能模式,允许设计低功耗的应用程序。

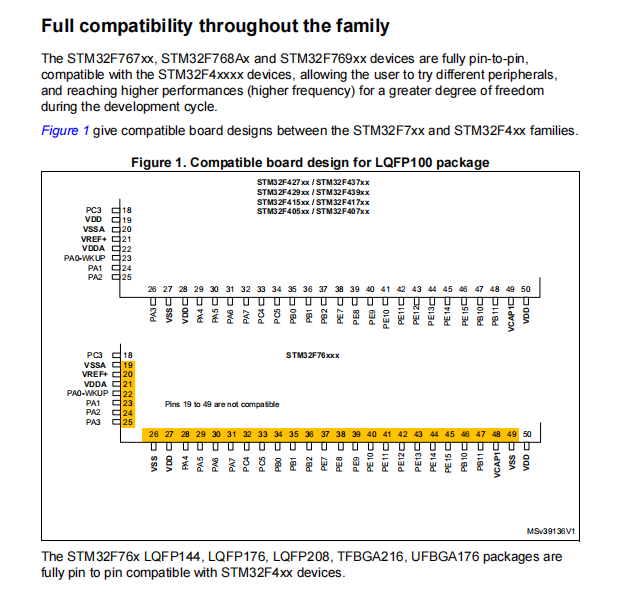

STM32F767xx、STM32F768Ax和STM32F769xx设备提供10个封装的设备,从100针到216针。包含的外围设备集随所选设备而变化。
这些功能使STM32F767xx、STM32F768Ax和STM32F769xx
适用于广泛应用的微控制器:
•电机驱动和应用控制
•医疗设备
•工业应用:PLC、逆变器、断路器
•打印机和扫描仪
•报警系统、视频对讲和暖通空调
•家用音频设备
•移动应用程序、物联网
•可穿戴设备:智能手表。
