总体概述

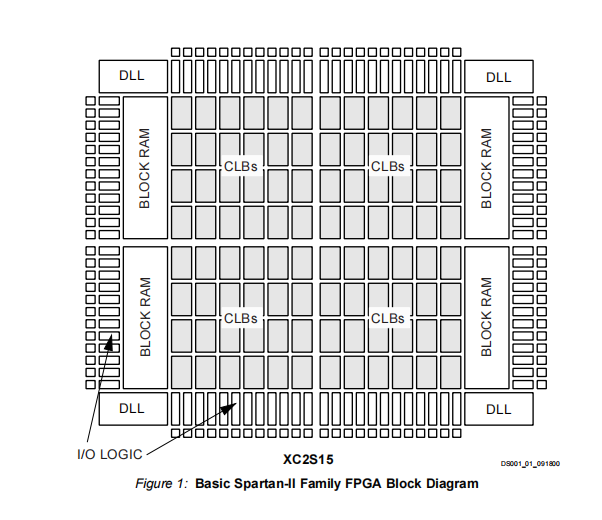

Spartan-II系列的FPGAs有一个规则的、灵活的、可编程的可配置逻辑块（CLBs）体系结构，周围被一个周边的可编程的输入/输出块（IOBs）所包围。有四个延迟锁定循环（DLL），在模具的每个角落。两列块RAM位于模具的相对两侧，在clb和IOB列之间。这些功能元素通过一个强大的多功能路由通道的层次结构相互连接（参见图1）。

Spartan-IIfpga是通过将配置数据加载到内部静态内存单元中来定制的。使用这种方法，可以实现无限制的重编程周期。在这些单元格中存储的值决定了在FPGA中实现的逻辑函数和互连。配置数据可以从外部串行PROM（主串行模式）读取，也可以以从串行、从并行或边界扫描模式写入FPGA。

Spardan-IIfpga通常用于大容量的应用程序，其中快速可编程解决方案的多功能性增加了好处。Spardan-IIfpga是缩短产品开发周期的理想选择，同时为大量生产提供了一种具有成本效益的解决方案。

斯巴达-iifpga通过先进的架构和半导体技术实现了高性能、低成本的操作。斯巴达-ii设备提供高达200 MHz的系统时钟速率。除了大容量可编程逻辑解决方案的传统优点外，Spardan-IIfpga还提供片上同步单端口和双端口RAM（块和分布式形式）、DLL时钟驱动器、所有触发器上的可编程设置和复位、快速携带逻辑和许多其他功能。

特征

•第二代ASIC替换技术

-密度高达5292个逻辑单元，最高可达

200000个系统门

-基于Virtex®FPGA的简化功能

建筑学

-无限重编程能力

-成本非常低

-成本效益高的0.18微米工艺

•系统级功能

-选择RAM™ 分层存储器：

·16位/LUT分布式RAM

·可配置4K位块RAM

·与外部RAM的快速接口

-完全符合PCI

-低功耗分段路由架构

-验证/可观测性的完全读回能力

-用于高速运算的专用进位逻辑

-高效的乘法器支持

-用于宽输入函数的级联链

-丰富的寄存器/锁存器，具有启用、设置、重置功能

-四个用于高级时钟控制的专用DLL

-四主低偏斜全局时钟分布网

-IEEE 1149.1兼容边界扫描逻辑

•多功能I/O和封装

-无铅封装选项

-各种密度的低成本封装

-常见软件包中的家族封装兼容性

-16个高性能接口标准

-热插拔紧凑型PCI友好型

-零保持时间简化了系统计时

•核心逻辑以2.5V供电，I/O以1.5V供电，

2.5V或3.3V

•由强大的Xilinx®ISE®开发提供全面支持

系统

-全自动映射、放置和布线
