SI1182-B3-GM DFN-10 心率传感器 SILICON LABS 原装现货

说明

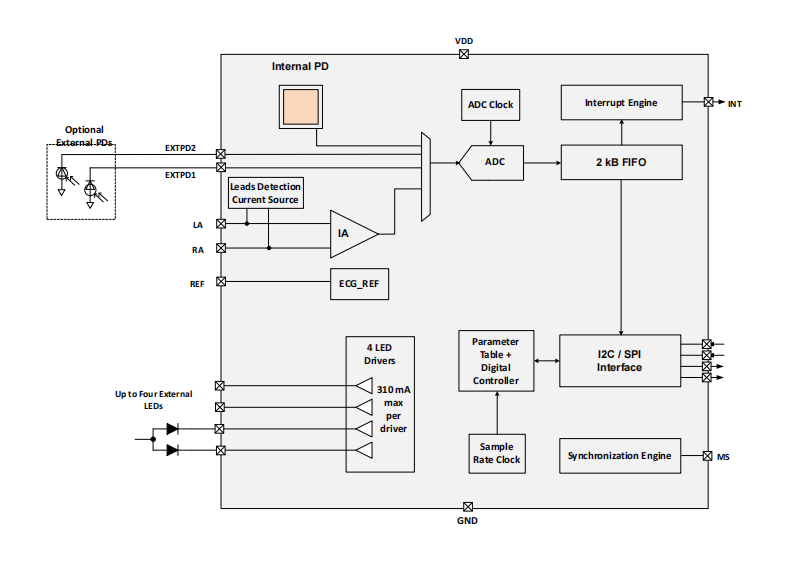

该模块包括一个集成的光电探测器、电流到数字转换器和LED驱动器，并支持心电图测量。它还支持外部led和光电二极管。

该光心率传感器包括I2C和SPI数字接口，一个可编程的事件中断输出，一个模数转换器，主机通信处理器，四个集成的LED驱动程序，和两个外部光电二极管的输入

一个大的内部光电二极管与不同的皮肤类型产生一个高质量的信号。低噪声ECG接口（支持导线开/关检测）允许您进行ECG测量，独立于或交错于PPG测量。

Si1182在广泛的动态范围内具有良好的性能。Si1182提供在一个24针光学QFN模块中，并且能够在-40到+85°C的温度范围内运行从1.71到3.63 V。

主要功能

•低功耗、高动态范围传感器

针对基于手腕的PPG和ECG进行了优化

感应

•使PPG和ECG时间同步

无宿主干预的测量

•内置单个心电图通道和导联

开/关检测针对高

阻抗干电极应用

•支持从9μs到

多秒

•平均PPG传感器电流<50μA

•动态超过100 dB的24位ADC

范围和内置平均

•2kB FIFO接口

•内部光电二极管

•支持外部光电二极管

•低睡眠电流：500 nA

•低功耗：工作灵活

循环优化功耗

•样本之间的短延迟改善

环境光抑制

•四个独立的LED驱动器

可编程范围为1.7至310 mA

•I2C主机通信中断

•SPI主机通信中断

•支持与

加速度计

•3.7×7.0×1.1 mm2 LGA模块

•额定工作温度为-40至85°C
