SI5395B-A13547-GM QFN-64 时钟抖动消除器与同步器 SKYWORKS 原装现货

说明

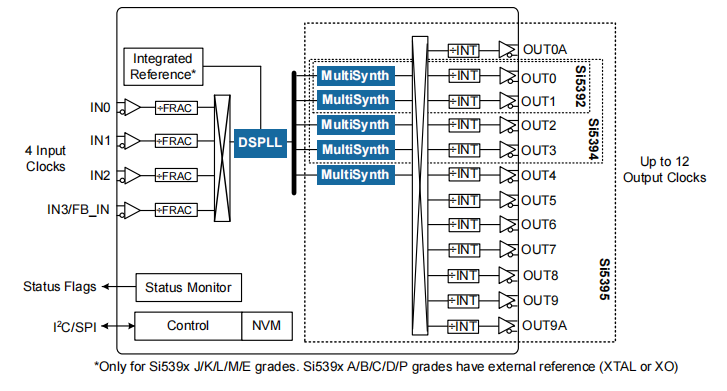

       12通道、任意频率、任意输出抖动衰减器/时钟倍增器，Si5395/94/92抖动衰减器结合了第四代DSPLL™和多合成™技术，为56G SerDes等高性能应用提供超低抖动（69 fs）。它们被用于要求最高级别的集成和抖动性能的应用程序中。所有的PLL组件都集成在芯片上，消除了与离散解相关的噪声耦合的风险。J/K/L/M/E级设备具有综合参考功能，可节省主板空间，提高系统可靠性，降低温度坡道引起的声发射噪声的影响。A/B/C/D/P级，使用外部晶体（XTAL）或晶体振荡器（XO）参考值。

     Si5395/94/92支持自由运行、同步和保持模式，以及增强的无命中切换，最小化在输入时钟之间切换时相关的相位瞬变。这些设备可以通过电路内可编程非易失性存储器（NVM）的串行接口进行编程，因此它们总是在已知的频率配置下通电。编程的Si5395/94/92是很容易与sky工作的时钟建设者TMPro软件。工厂里经过预编程的设备也是可用的。

主要功能

•生成任何输出组合

来自任何输入频率的频率

•超低相位抖动：

•69 fs RMS（P级）

•71 fs RMS（E级）

•85 fs RMS（整数模式）

•100 fs RMS（分数模式）

•增强的无中断切换最大限度地减少输出

相位瞬变（0.2 ns典型值）

•输入频率范围

•差分：8 kHz至750 MHz

•LVCMOS：8 kHz至250 MHz

•输出频率范围

•差分：100 Hz至1028 MHz

•LVCMOS：100 Hz至250 MHz

•符合G.8262、E.8262.1 EEC标准

•状态监测

•Si5395:4输入，12输出（64-QFN/LGA）

•Si5394:4输入，4输出（44-QFN/LGA）

•Si5392:4输入，2输出（44-QFN/LGA）

•外部参考：A/B/C/D/P级

•综合参考：J/K/L/M/E级

•与Si5345/44/42兼容的插入式

应用程序：

•56G/112G PAM4 SerDes计时

•OTN复用转发器和转发器

•10/40/100/200/400G网络线卡

•10/40/100/400 GbE同步以太网（ITU-T G.8262）

•医学成像

•测试和测量
