XMC4500F100F1024ACXQMA1 LQFP-100 单片机 Infineon 原装现货

特征

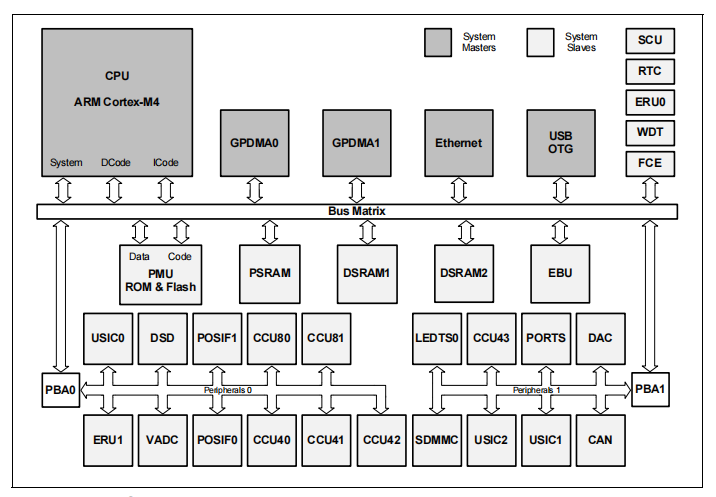

      XMC4500设备是基于ARM Cortex-M4处理器核心的XMC4000微控制器家族的成员。XMC4000是一系列高性能和节能的微控制器，专为工业连接、工业控制、电源转换、感知和控制而优化。

CPU子系统

•CPU核心

–高性能32位ARM Cortex-M4 CPU

–16位和32位Thumb2指令集

–DSP/MAC指令

–用于操作系统支持的系统计时器（SysTick）

•浮点单元

•内存保护单元

•嵌套矢量中断控制器

•两个通用DMA，最多12个通道

•用于外部和内部可编程处理的事件请求单元（ERU）

服务请求

•用于多位错误检测的灵活CRC引擎（FCE）

片上存储器

•16 KB片上引导ROM

•64 KB片上高速程序存储器

•64 KB片上高速数据存储器

•32 KB片上高速通信

•1024 KB片上闪存，带4 KB指令缓存

通信外围设备

•以太网MAC模块，传输速率为10/100 Mbit/s

•通用串行总线、USB 2.0主机、全速OTG，带集成PHY

•控制器局域网接口（MultiCAN），带3个节点的全CAN/基本CAN，64

消息对象（MO），数据速率高达1MBit/s

•六个通用串行接口信道（USIC），提供6个串行信道，可用作

UART、双SPI、四SPI、IIC、IIS和LIN接口

•用于人机界面的LED和触摸感应控制器（LEDTS）

•用于数据存储存储卡的SD和多媒体卡接口（SDMMC）

•外部总线接口单元（EBU），可与外部存储器进行通信

和片外外围设备

模拟前端外围设备

输入/输出线路

•可编程端口驱动器控制模块（PORTS）

•单个位寻址能力

•三态输入模式

•推/拉或开漏输出模式

•通过JTAG接口支持边界扫描测试

片上调试支持

•完全支持调试功能：8个断点、CoreSight、跟踪

•各种接口：ARM-JTAG、SWD、单线追踪

1.1订购信息

Infineon微控制器的订购代码提供了对

特定产品。代码“XMC4＜DDD＞-＜Z＞＜PPP＞＜T＞＜FFFF＞”标识：

•<DDD>导数函数集

•<Z>包装变体

–电子：LFBGA

–F:LQFP

–问：VQFN

•＜PPP＞封装引脚数

•<T>温度范围：

–F:-40°C至85°C

–X:-40°C至105°C

–K:-40°C至125°C

•<FFFF>闪存大小。

有关XMC4500的订购代码，请联系您的销售代表或当地

经销商

本文档介绍了XMC4500系列的几个衍生产品

可能不适用于特定产品。
