LM25122QPWPRQ1 HTSSOP-20-EP DC-DC控制芯片 TI 原装现货
说明
LM25122 是一款支持多相位的同步升压控制器，面向高效同步升压稳压器 应用。此控制方法基于峰值电流模式控制。电流模式控制可提供内部线路前馈、逐周期电流限制和简化的环路补偿。
开关频率最高可通过编程设定为 600kHz。通过两个支持自适应死区时间控制的稳健耐用 N 通道金属氧化物半导体场效应晶体管 (MOSFET) 栅极驱动器来实现更高效率。一个用户可选二极管仿真模式还可实现断续模式运行，以提高轻负载时的效率。
一个内部电荷泵可针对高侧同步开关实现 100% 占空比（旁路运行）。一个 180º 相移时钟输出可实现简单多相位交叉配置。其他 功能 包括：热关断、频率同步、断续模式电流限制和可调线路欠压锁定。
特性
•符合 AEC-Q100 1 级标准（TA = –40°C 至125°C）
•最高输入电压：42V
•最低输入电压：3V（启动时为 4.5V）
•输出电压最高可达 50V
•旁路 (VOUT = VIN) 运行
•精度为 ±1.0% 的 1.2V 基准
•自由运行和同步开关频率最高可达 600 kHz
•峰值电流模式控制
•稳健耐用的 3A 集成栅极驱动器
•自适应死区时间控制
•可选二极管仿真模式
•可编程逐周期电流限制
•断续模式过载保护
•可编程线路欠压闭锁 (UVLO)
•可编程软启动
•热关断保护
•低关断静态电流：9μA
•可编程斜率补偿
•可编程跳周模式减少待机功耗
•允许使用外部 VCC 电源
•电感器分布式直流电阻 (DCR) 电流感应功能
•多相位功能
•耐热增强型 20 引脚散热薄型小外形尺寸封装
(HTSSOP)
应用
•12V、24V 和 48V 电源系统
•汽车启停
•音频电源
•高电流升压电源

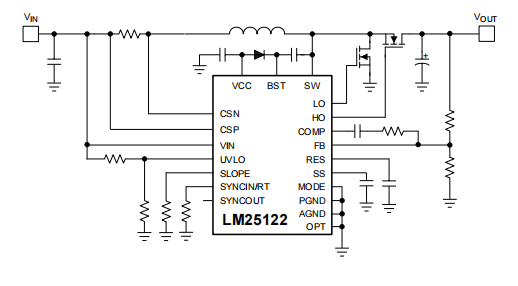

简化的应用示意图
