ADS8332IBPWR TSSOP-24 模数转换芯片ADC TI 原装现货

描述

     ADS8331是一种低功耗、16位、500k采样每秒（SPS）模数转换器（ADC），具有单极、4对1多路复用器（mux）输入。该装置包括一个16位电容的连续近似寄存器（SAR）ADC与固有的样本和保持。

    ADS8332是基于相同的核心，并包括一个单极8对1的输入mux。这两个设备都提供了一个高速、宽电压的串行接口，并能够在使用多个转换器时进行菊花链操作。

   这些转换器有24针、4×4 VQFN和24针TSSOP封装，完全指定在40°C到85°C温度范围内运行。

特点

1•低功耗、灵活的供电范围：

–2.7-V至5.5-V模拟电源

–8.7 mW（自动NAP模式下为250 kSPS，

VA=2.7伏，VBD=1.65伏）

–14.2 mW（500 kSPS，VA=2.7 V，

VBD=1.65伏）

•高达500 kSPS采样率

•卓越的直流性能：

–±1.2 LSB典型，±2 LSB最大INL

2.7伏

–±0.6 LSB典型，–1，1.5 LSB最大DNL

2.7伏时

–16位NMC温度过高

•在5 V、fIN=1 kHz时具有出色的交流性能：

–91.5-dB信噪比，101 dB SFDR，–100 dB THD

•灵活的模拟输入布置：

-带分接的片上4、8通道多路复用器

–自动、手动通道选择和触发

•其他硬件功能：

-片上转换时钟（CCLK）

–软件、硬件重置

–可编程状态，极性EOC/INT

–菊花链模式

-全球CONVST（独立于CS）

–深度、小睡和自动Nap断电模式

–SPI™, DSP兼容串行接口

–独立I/O电源：1.65 V至VA

–SCLK高达40 MHz（VA=VBD=5 V）

•24引脚4毫米×4毫米VQFN和24引脚TSSOP

软件包

应用程序

•通信

•传感器接口

•医疗器械

•磁强计

•工业过程控制

•数据采集系统

•自动测试设备

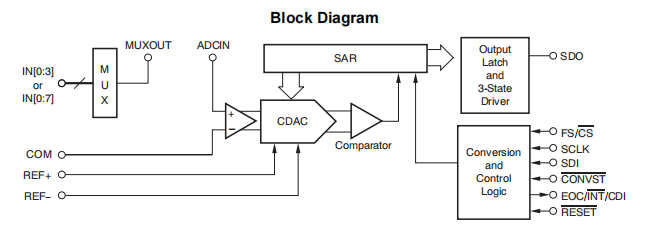

结构图
