L6699DTR SO-16 AC-DC控制器和稳压器 ST 原装现货

说明

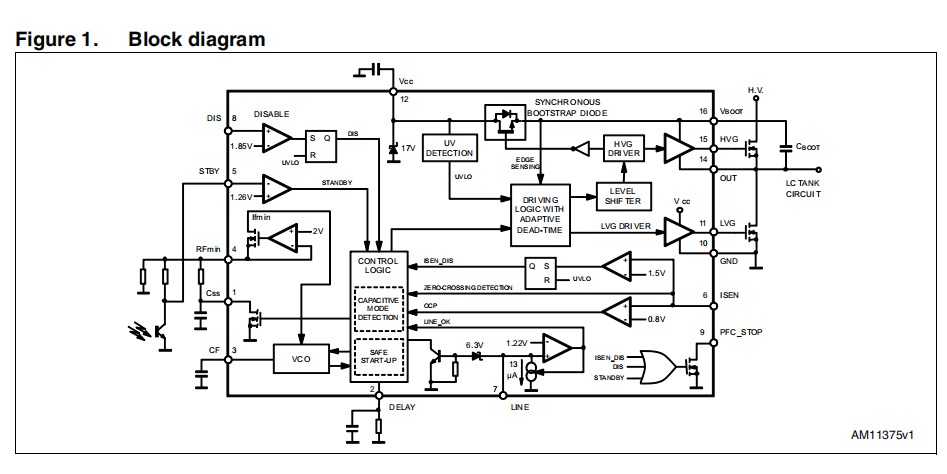

      L6699是一种特定于串联共振半桥拓扑的双端控制器。同时支持LLC和LCC的配置。它提供对称的互补占空比：高侧开关和低侧开关同时驱动开关180°异相。输出电压调节是通过调制工作频率来获得的。插入在一个开关的关闭和另一个开关的通门之间的截止时间会自动调整，以最适合半桥中点的过渡时间。为了驱动具有引导方法的高侧开关，IC集成了一个能够承受超过600 V的高压浮动结构和一个同步驱动的高压DMOS，它取代了外部快速恢复引导二极管。

     该集成电路使用户能够通过一个高精度的外部可编程振荡器来设置转换器的工作频率范围。

    在启动时，除了传统的频移软启动（开关频率从预设最大值开始，然后衰减至控制回路确定的稳态值），专有电路控制半桥，防止由于变压器的V·s不平衡在初始循环中发生硬开关。

    在轻负载下，IC可以被迫进入一个受控制的突发模式操作，使转换器的输入消耗尽可能低。

    集成电路保护功能包括OCP的电流感应输入和自动重启。如果此一级保护不能控制主电流，则会发生自动重启。此外，集成电路防止转换器工作在或太接近电容模式，以保证软切换。锁存的禁用输入（DIS）可用于实现OTP和/或OVP。这些保护功能的结合提供了最高程度的安全性。

    其他功能包括具有电流滞后的非闭锁的主动低禁用输入，用于功率排序或停电保护，以及与PFC控制器的接口，允许在故障条件下或突发模式操作期间关闭预调节器。

特点

■ 对称占空比，可变频率

谐振半桥的控制

■ 自调整自适应死区

■ 高精度振荡器

■ 2级OCP：频移和立即

停机

■ 与PFC控制器的接口

■ 防电容模式保护

■ 轻负载下的突发模式操作

■ 用于断电保护或电源打开/关闭的输入

排序

■ “安全启动”程序可防止硬切换

启动时

■ 600 V轨道兼容高边栅极驱动器

集成自举二极管与高dv/dt

免疫

■ -300/800 mA高侧和低侧栅极

带UVLO下拉的驱动器

■ SO16N包

应用程序

■ 用于LCD电视、台式机和AIO PC的SMPS，

服务器、电信电源

■ AC-DC适配器，开放式SMPS
