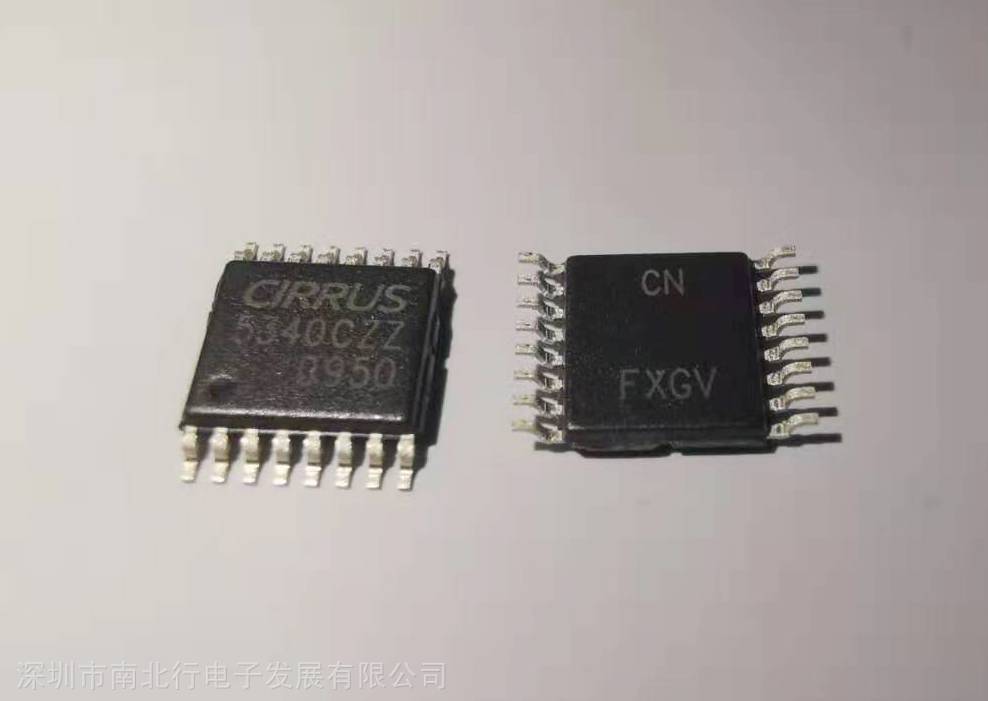

CS5340-CZZR 音频模/数转换器 集成电路 IC

CS5340是一个完整的数字音频系统的模数转换器。

它执行采样、类似数字转换和反别名滤波，以每个通道高达200kHz的串行形式的左右输入的采样速率生成24位值。

CS5340使用5阶、多位Delta-西格玛调制器，然后进行数字滤波和抽取，这消除了对外部反别名滤波器的需要。

CS5340采用16针TSSOP包，适用于商业（-10°至+70°C）和汽车等级（-40°至+85°C）。CDB5340客户示范委员会也可提供设备评估和实施建议.

CS5340是理想的，需要广泛的动态范围，可忽略的失真和低噪音的音频系统，如机顶盒，DVD-卡拉ok播放器，DVD录音机，A/V接收器，和汽车应用。

特征

高级多位增量-西格玛体系结构

24位转换

支持所有音频采样率，包括

192千赫

5 V时的101 dB动态范围

-94分贝总谐波失真+N

90 mW功耗

消除直流偏移的高通滤波器

3.3 V至5 V的模拟/数字核心电源

支持1.8 V和5 V之间的逻辑电平

从模式下的自动检测模式选择

自动检测MCLK分频器

与CS5341兼容的引脚
