TPS62745DSSR WSON-12 开关稳压器

说明

     TPS62745 是一款高效超低功耗同步降压转换器，针对低功耗无线应用进行了优化。 其提供的稳压输出仅消耗 400nA 的静态电流。 该器件由两节可再充电的锂离子电池（锂电池主要化学成分是 Li-SOCl2、Li-SO2、Li-MnO2）或者四到六节碱性电池供电。 该器件的输入电压范围高达 10V，因此也可以通过 USB 端口和薄膜太阳能模块供电。 输出电压通过四个 VSEL引脚设置，TPS62745 的电压范围为 1.8V 至3.3V；TPS627451 的电压范围为 1.3V 至 2.8V。

     TPS62745 搭配使用小型输出电容，特有低输出纹波电压和低噪声。 由引脚 EN_VIN_SW 控制的内部输入电压开关将电源电压连接至引脚 VIN_SW。 此开关专用于外部分压器，按比例降低外部 ADC 的输入电压。

    当电源电压低于欠压锁定阈值时，此开关会自动断开。TPS62745 采用小型 12 引脚 3mm × 2mm WSON 封装。

特性

 • 3.3V 至 10V 的输入电压 (VIN) 范围

 • 400nA 静态电流典型值

• 负载电流 >15µA 时的效率高达 90%

• 输出电流高达 300mA

• 射频 (RF) 友好型 DCS-Control™

• 低输出纹波电压

• 16 种可选输出电压：

– 1.8V 至 3.3V (TPS62745)

– 1.3V 至 2.8V (TPS627451)

• 集成输入电压开关

• VOUT 集成放电功能

• 漏极开路电源正常输出

• 采用微型 3.3µH 或 4.7µH 电感

• 小型 3mm x 2mm WSON 封装

应用

• Bluetooth® 低功耗、消费类电子产品用射频(RF4CE)、短距离低功耗通信技术 (Zigbee)

• 工业用仪表计量

• 能量采集

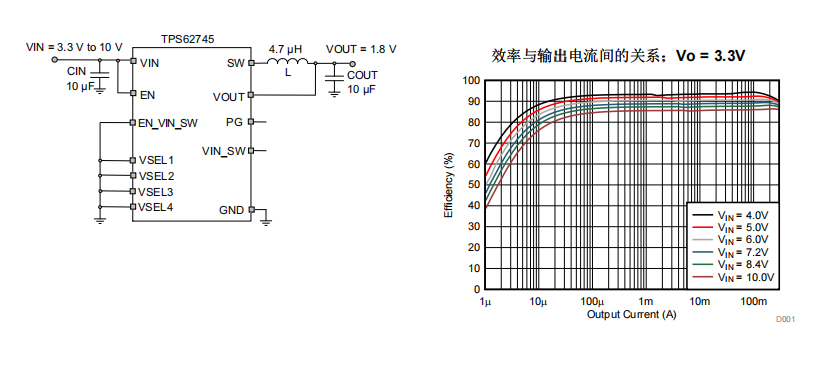

典型应用电路原理图
