双全桥DMOSPWM电机驱动器

描述

      A4954设计用于两台直流电机的脉宽调制(PWM)控制，能够使峰值输出电流增加到±2A，工作电压增加到40V。输入端子用于通过外部施加的PWM控制信号来控制直流电机的速度和方向。提供内部同步整流控制电路，以在PWM运行时降低功耗。

      内部电路保护包括过电流保护、电机导线对接地或电源短路、带滞后的热停机、VBB欠压监测和交叉电流保护。A4954采用16针TSSOP封装，热铅（后缀LP），无铅(Pb)，100%哑光锡铅框电镀。

功能和好处

•低RDS（开启）输出
•过电流保护（OCP）
□ 电机短路保护
□ 电机引线对地短路保护
□ 电机导线对蓄电池短路保护
•低功耗待机模式
•可调PWM电流限制
•同步整流
•内部欠压锁定（UVLO）
•交叉电流保护

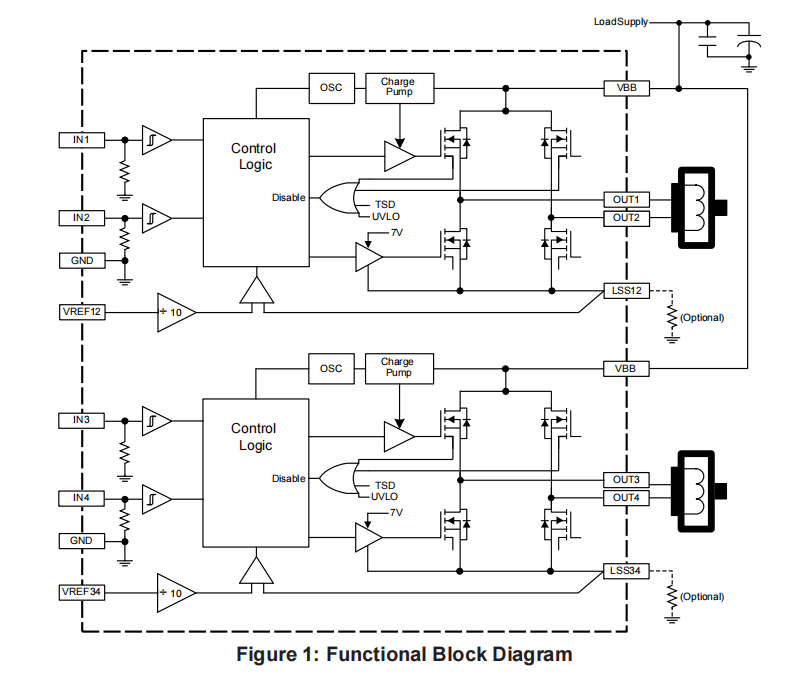

功能方框图
