描述

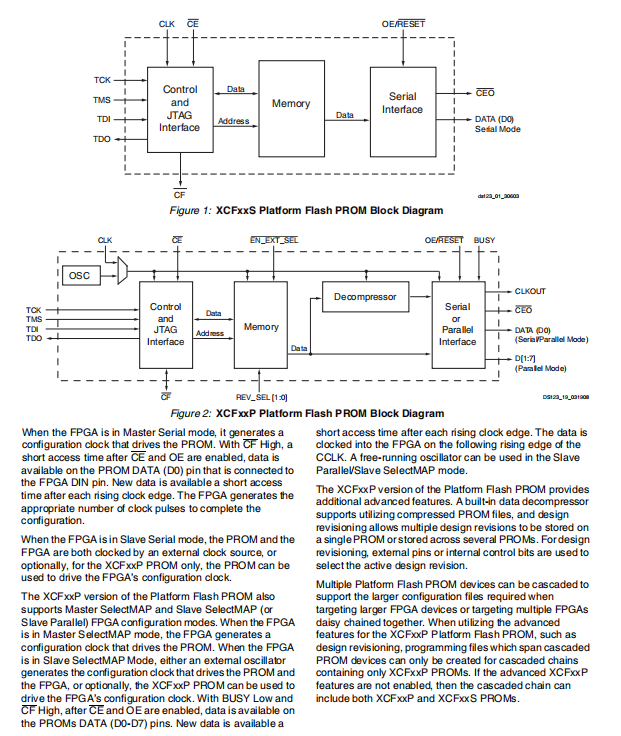

Xilinx介绍了系统内可编程配置prom。这些prom有1到32Mb的密度,提供了一种易于使用、经济有效和可重新编程的方法,用于存储大型XilinxFPGA配置位流。平台闪存PROM系列包括3.3VXCFxxSPROM和1.8VXCFxxPPROM。XCFxxS版本包括4Mb、2Mb和1Mb的FPGA,它们支持主串行和从属串行FPGA配置模式(图1,第2页)。XCFxxP版本包括32Mb、16Mb和8Mb的PROMs,它们支持主串行、从串行、主选择MAP和从选择MAPFPGA配置模式(图2,第2页)。
当从一个稳定的外部时钟驱动时,prom可以以高达33MHz的速率输出数据。

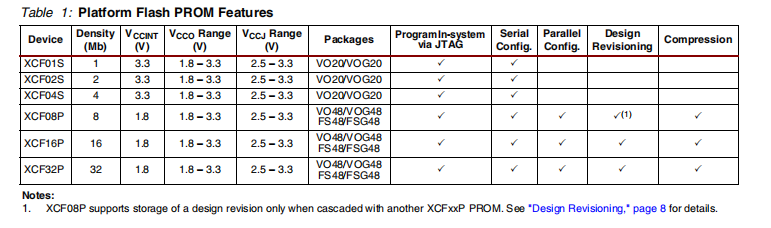

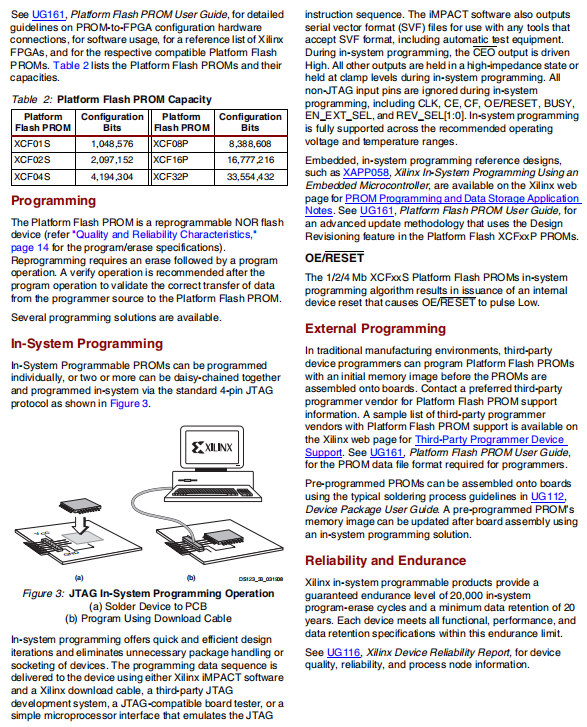

表1列出了平台FlashPROM家族成员和支持的特性。
特征
•用于配置的系统内可编程PROM Xilinx®FPGA
•低功耗高级CMOS NOR闪存工艺
•20000个编程/擦除周期的耐久性
•在整个工业温度范围内运行(–40°C至+85°C)
•IEEE标准1149.1/1532边界扫描(JTAG)支持编程、原型设计和测试
•标准FPGA的JTAG命令启动配置
•可级联存储更长或多个比特流
•专用边界扫描(JTAG)输入/输出电源(VCCJ)
•输入/输出引脚与以下电压水平兼容1.8V至3.3V
•使用Xilinx ISE®联盟和地基™ 软件包
•XCF01S/XCF02S/XCF04S
•3.3V电源电压
•串行FPGA配置接口
•小尺寸VO20和VOG20可选包装
•XCF08P/XCF16P/XCF32P
•1.8V电源电压
•串行或并行FPGA配置接口
•小尺寸VOG48、FS48和FSG48包
•设计修订技术支持存储和
访问的多个设计修订
配置
•与Xilinx兼容的内置数据解压缩器
先进的压缩技术
