LPC54114J256BD64QL LQFP-64 ARM微控制器

说明

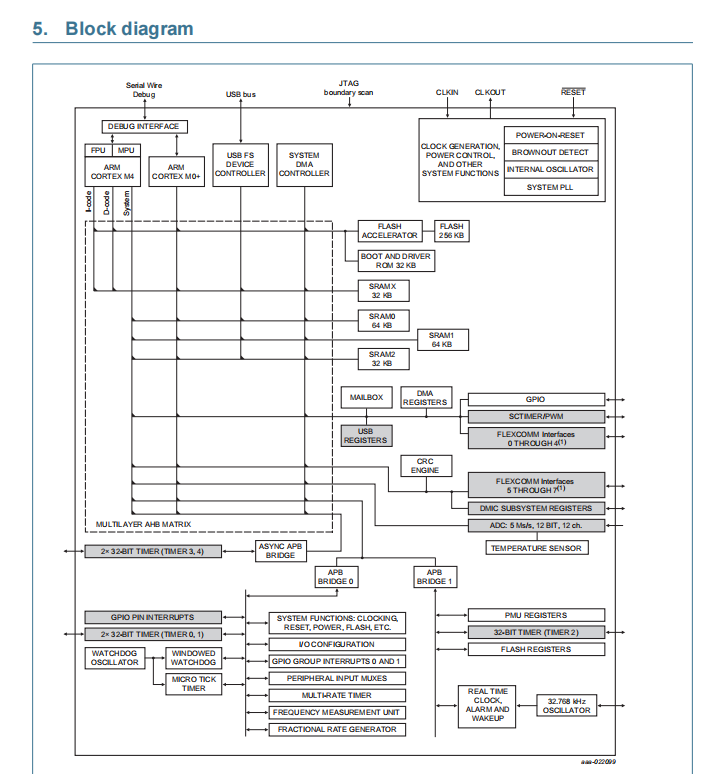

LPC5411x是基于ARMCortex-M4的用于嵌入式应用程序的微控制器。这些设备包括一个ARMCortex-M0+协处理器，高达192KB的片上SRAM，高达256KB的芯片闪存，无水晶操作的全速USB设备接口，一个带有PDM麦克风接口和I2S的DMIC子系统，5个通用定时器，一个SC定时器/PWM，一个RTC/报警计时器，一个24位多速率计时器(MRT)，一个窗口监视器计时器(WWDT)，8个柔性串行通信外设(每个可以是USART、SPI或I2C接口)，一个12位5.0样本/秒的ADC和一个温度传感器。

ARMCortex-M4是一个32位的核心，它提供了系统增强，如低功耗、增强的调试特性和高水平的支持块集成。ARMCortex-M4CPU包含了一个3级管道，使用哈佛架构和本地独立的数据总线，以及外设的第三个总线，并包括一个支持投机分支的内部预取单元。ARMCortex-M4支持单周期数字信号处理和SIMD指令。在核心中集成了一个硬件浮点单元。

ARMCortex-M0+协处理器是一款高效节能、易于使用的32位核心产品，其代码和工具都与Cortex-M4core兼容。Cortex-M0+协处理器提供了高达150MHz的性能，通过一个简单的指令集和减少的代码大小。

功能和优势

 双处理器核心：ARM Cortex-M4和ARM Cortex-M0+。两个磁芯都工作正常

最大频率为150 MHz。

 ARM Cortex-M4 core（r0p1版本）：

 ARM Cortex-M4处理器，运行频率高达150 MHz。

 浮点单元（FPU）和内存保护单元（MPU）。

 ARM Cortex-M4内置嵌套矢量中断控制器（NVIC）。

 具有选择源的不可屏蔽中断（NMI）输入。

 串行线调试（SWD），具有六个指令断点、两个文字比较器，

和四个观察点。包括用于增强调试的串行导线输出

能力。

 系统计时。

手臂皮质-M0+核心

 ARM Cortex-M0+处理器，运行频率高达150 MHz（使用

与Cortex-M4相同的时钟），具有单周期乘法器和快速单周期输入/输出

港口城市

 ARM Cortex-M0+内置嵌套矢量中断控制器（NVIC）。

 具有选择源的不可屏蔽中断（NMI）输入。

 具有四个断点和两个观察点的串行线调试。

 系统计时。

 片内存储器：

 高达256 KB的片上闪存程序存储器，配备闪存加速器和256字节

页面擦除和写入。

 总计高达192 KB的SRAM，由160 KB连续的主SRAM和一个

I＆D总线上额外的32 KB SRAM。

 ROM API支持：

 Flash In-Application Programming（IAP）和In-System Programming（ISP）。

 基于ROM的USB驱动程序（HID、CDC、MSC和DFU）。通过USB is进行闪存更新

支持。

 支持从flash、USART、SPI和I2C中的有效用户代码启动。

 传统、单映像和双映像引导。

 串行接口：

 Flexcomm接口包含八个串行外围设备。每个都可以通过

软件应为USART、SPI或I2C接口。还有两个Flexcomm接口

包括I2S接口。每个Flexcomm接口包括一个FIFO，支持

USART、SPI和I2S，如果该Flexcomm接口支持。各种时钟

每个Flexcomm接口都有可用的选项，包括一个共享的分数

波特率发生器。

 I2C总线接口支持快速模式和快速模式Plus，数据速率高达

1Mbit/s，具有多地址识别和监控模式。两组true

I2C焊盘还支持高速模式（3.4 Mbit/s）作为从机。

 USB 2.0全速设备控制器，带片上物理层和专用DMA

使用软件库支持设备模式下无晶体操作的控制器。

有关更多详细信息，请参阅技术说明TN00031。

 数字外围设备：

 具有20个通道和20个可编程触发器的DMA控制器，能够访问所有

内存和支持DMA的外围设备。

 多达48个通用输入/输出（GPIO）引脚。大多数GPIO都有

可配置上拉/下拉电阻器、可编程开漏模式和

输入逆变器。

 GPIO寄存器位于AHB上，便于快速访问。

 最多可以选择八个GPIO作为引脚中断（PINT），由上升触发，

下降或两个输入边缘。

 两个GPIO分组中断（GINT）启用基于逻辑的中断

（和/或）输入状态的组合。

 CRC发动机。

 模拟外围设备：

 具有12个输入通道和多个内部和外部触发器的12位ADC

输入和采样率高达5.0毫秒/秒。ADC支持两个

独立转换序列。

 集成温度传感器连接到ADC。

 DMIC子系统包括双通道PDM麦克风接口，灵活

抽取器、16输入FIFO、可选直流锁定、硬件语音活动检测、，

以及将处理后的输出数据流传输到I2S的选项。

 计时器：

 五个32位标准通用计时器/计数器，其中四个支持多达

四个捕获输入和四个比较输出、PWM模式和外部计数

输入可以选择特定的计时器事件来生成DMA请求。第五个

定时器没有外部引脚连接，可用于内部计时

操作。

 一个SCTimer/PWM，具有八个输入和八个输出功能（包括捕获

和匹配）。输入和输出可以路由到或从外部引脚和内部

发送到选定的外围设备或从选定的外围设备发送。在内部，SCTimer/PWM支持10

捕获/匹配、十个事件和十个状态。

 32位实时时钟（RTC），分辨率为1秒，在始终通电的情况下运行

领域RTC中的计时器可用于从所有低功率模式唤醒

包括深度断电，分辨率为1毫秒。

 多通道多速率24位计时器（MRT），用于在

最多四个可编程固定速率。

 窗口看门狗定时器（WWDT）。

 时钟生成：

 12 MHz内部自激振荡器（FRO）。该振荡器提供

可选48 MHz或96 MHz输出，以及12 MHz输出（从

可以用作系统时钟的。FRO是

修剪为在整个电压和温度范围内，精度为1%。

 外部时钟输入，时钟频率高达25 MHz。

 频率范围为6 kHz至1.5 MHz的看门狗振荡器（WDTOSC）。

 32.768 kHz低功率RTC振荡器。

 系统PLL允许CPU操作达到最大CPU速率，而无需

对于高频外部时钟。可从12 MHz内部运行

输出、外部时钟输入CLKIN或RTC振荡器。

 带分频器的时钟输出功能。

 频率测量单元，用于测量任何芯片或

片外时钟信号。

 功率控制：

 可编程PMU（电源管理单元），以最小化功耗

并匹配不同性能级别的要求。

 降低功率模式：睡眠、深度睡眠和深度断电。

 由于USART、SPI和I2C上的活动，从深度睡眠模式中醒来

作为从属设备运行时的外围设备。
 从看门狗振荡器运行的微滴答定时器可用于唤醒

任何降低功率模式下的设备。

 上电重置（POR）。

 褐灭检测（BOD），具有用于中断和强制重置的单独阈值。

 单电源1.62 V至3.6 V。

 支持JTAG边界扫描。

 用于识别的128位唯一设备序列号。

 工作温度范围40°C至+105°C。

 可作为WLCSP49和LQFP64包提供。
