Sn74axc4t774rsvr converter / level shifter Ti original stock
说明

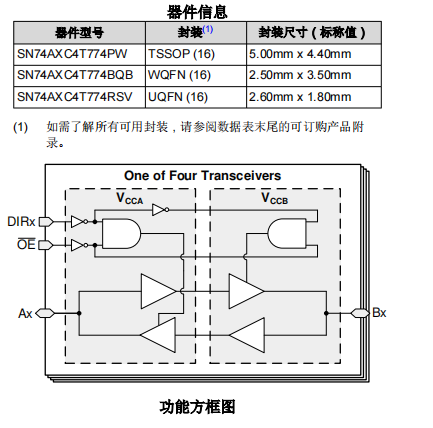

SN74AXC4T774 是一款使用两个独立可配置电源轨的四位同相总线收发器。当 VCCA 和 VCCB 电源电压低至0.65V 时，该器件可正常工作。A 端口用于跟踪VCCA，可支持 0.65V 至 3.6V 范围内的任何电源电压。B 端口用于跟踪 VCCB，同样支持 0.65V 至 3.6V范围内的任何电源电压。此外，SN74AXC4T774 还与单电源系统兼容。
SN74AXC4T774 器件旨在实现数据总线间的异步通信。根据方向控制输入 (DIRx) 的逻辑电平，该器件将数据从 A 总线传输至 B 总线，或者将数据从 B 总线传输至 A 总线。输出使能输入 (OE) 用于禁用输出，从而
有效隔离总线。SN74AXC4T774 器件旨在使控制引脚（DIRx 和 OE）以 VCCA 为基准。
为了确保电平转换器 I/O 在上电或断电期间处于高阻抗状态，OE 引脚应通过上拉电阻器连接至 VCCA。
该器件完全符合使用 Ioff 电流的部分断电应用的规范要求。当器件断电时，Ioff 保护电路可确保不从输入、输
出或偏置到特定电压的组合 I/O 获取多余电流，也不向其提供多余电流。VCC 隔离特性能确保当 VCCA 或 VCCB 低于 100mV时，可通过禁用 I/O 端口的输出来将其设为高阻抗状态。
无干扰电源时序使电源轨能以任何顺序打开或关断，从而提供强大的电源时序性能。
特性
• 完全可配置的双轨设计可允许各个端口在 0.65V 至3.6V 的电源电压范围内运行
• 工作温度范围为 –40°C 至 +125°C
• 独立方向控制引脚，支持可配置的升降压转换
• 无干扰电源时序
• 从 1.8V 转换到 3.3V 时，支持高达 310Mbps 的转换速率
• VCC 隔离特性
– 如果任何一个 VCC 输入低于 100mV，则所有
I/O 输出均禁用且处于高阻抗状态
• Ioff 支持局部断电模式运行
• 兼容 AVC 系列电平转换器
• 闩锁性能超过 100mA，符合 JESD 78 II 类规范
• ESD 保护性能超过 JESD 22 规范要求
– 8000V 人体放电模型
– 1000V 充电器件模型
应用
• 企业与通信
• 工业
• 个人电子产品
• 无线基础设施
• 楼宇自动化
• 销售终端
