说明
TPS22965 是一款单通道负载开关,可提供可配置的上升时间来尽量减小浪涌电流。 此器件包括一个 N 通道金属氧化物半导体场效应晶体管 (MOSFET),可在0.8V 至 5.7V 的输入电压范围内运行并可支持 6A 的最大持续电流。此开关由一个开/关输入 (ON) 控制,此输入能够直接连接低电压控制信号。 在 TPS22965中,为了实现开关关闭时的快速输出放电,增加了一个225Ω 的片上负载电阻器。
TPS22965 采用小型,节省空间的 2.00mm x 2.00mm 8 引脚 SON 封装 (DSG),且带有集成散热焊盘,支持较高功耗。 器件在自然通风环境下的额定运行温度范围为 -40°C 至 85°C。
特性
1
集成单通道负载开关
输入电压范围:0.8V 至 5.7V
超低导通电阻 (RON)
–
V输入 = 5V(V偏置 = 5V)时,R导通 = 16mΩ
–
V输入 = 3.6V(V偏置 = 5V)时,R导通 = 16mΩ
–
V输入 = 1.8V(V偏置 = 5V)时,R导通 = 16mΩ
6A 最大持续开关电流
低静态电流 (50µA)
低控制输入阀值支持使用
1.2V,1.8V,2.5V 和 3.3V 逻辑电路
可配置的上升时间
快速输出放电 (QOD)
带有散热垫的小外形尺寸无引线 (SON) 8 引脚封装
根据 JESD 22 测试得出的静电放电 (ESD) 性能
–2000V 人体模型 (HBM) 和 1000V 充电器件模型 (CDM)
2应用范围
•
Ultrabook™
•
笔记本电脑/上网本
•
平板电脑
•
消费类电子产品
•
机顶盒/家庭网关
•
电信系统
•
固态硬盘 (SSD)

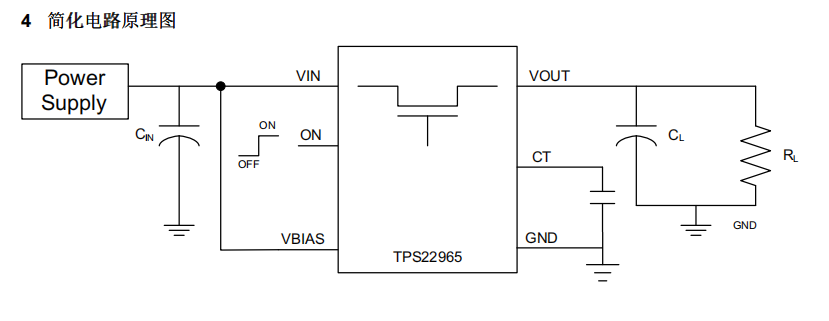

简化电路原理图
