产品概述

    VSC8514-11设备是一个带有铜质媒体接口的低功耗千兆以太网收发器。它有一个低电磁干扰(EMI)线驱动器，和集成的线侧终止电阻，节省电力和印刷电路板(PCB)空间。

    VSC8514-11设备包括微半导体的生态以太网™2.0技术，该技术支持节能以太网和节电功能，以基于链路状态和电缆覆盖范围降低功率。

    VSC8514-11设备采用微半导体的混合信号和数字信号处理(DSP)架构，以确保即使在不利的环境条件下也具有稳健的性能。它支持10双绞线-T、100双绞线-TX和超过100m的非屏蔽双绞线(UTP)电缆的1000通信速度，对NEXT、FEXT、echo和其他类型的环境和系统电子噪声具有良好的公差。

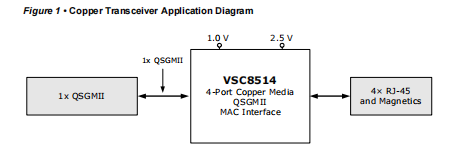

   下图显示了一个典型的VSC8514-11应用程序的高级、通用视图。

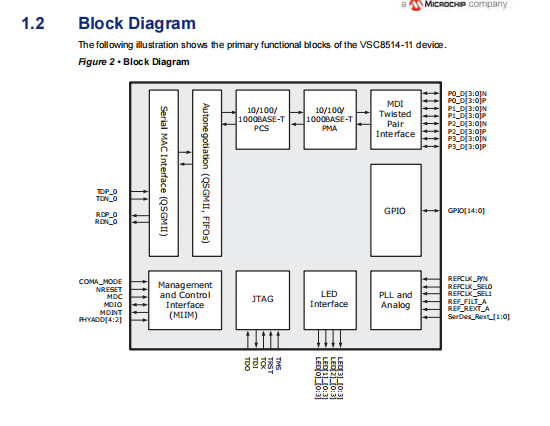

主要功能

本节列出了VSC8514-11设备的主要功能和优点。

1.1.1优越的物理层和接口技术

•四个集成的10/100/1000BASE-T以太网铜质收发器（符合IEEE 802.3ab）

带VeriPHY™ 电缆诊断

•QSGMII SerDes MAC接口

•具有低EMI电压模式和集成线路侧终端电阻器的专利线路驱动器

•HP Auto MDIX支持和强制MDI/MDIX选项

•使用可编程同步FIFO支持高达16 kB的巨型帧

•IEEE 802.3bf寄存器支持对数据延迟信息的标准化访问

给定物理层的MDI和xMII接口

1.1.2能效

•生态以太网™ 2.0带ActiPHY的绿色能效™, PerfectReach公司™, 和IEEE 802.3az

节能以太网

•针对所有链路速度的完全优化功耗

•集成LED亮度控制

•第45条支持IEEE 802.3az节能以太网和IEEE 802.3bf的寄存器

1.1.3关键规范

•1.0 V和2.5 V电源

•3.3 V容限2.5 V输入（单端和双向TTL/CMOS I/O）

•符合IEEE 802.3（10BASE-T、100BASE-TX和1000BASE-T）

•QSGMII v1.3和IEEE 1149.1 JTAG边界扫描

•设备支持环境温度为-40°C至125°C或环境温度为0°C至

125°C接头

•提供12毫米x 12毫米、138针、多排塑料QFN封装
