L9960T PowerSSO-36 点火控制器和驱动器 代理现货 价格最优

描述

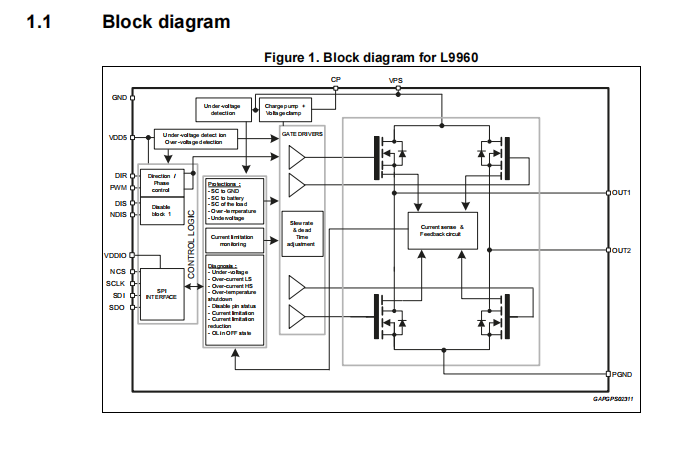

    该装置是一个集成的h桥，用于汽车电阻和负载感应。目标应用包括节气门控制执行器，废气再循环控制阀和通用直流电机，如涡轮、襟翼控制和电动泵。

    通过可配置的PWM/DIR引脚和IN1/IN2增强了驱动策略。

    h型桥包含集成的自由轮二极管。在自由旋转条件下，低侧仅与其二极管并联打开，以降低功耗。

    集成的串行外围接口(SPI)可以调整设备参数，以控制所有操作模式和读出诊断信息。

 特征

 AEC-Q100合格

 通过可配置引脚实现灵活的驱动策略

PWM/DIR（IN1/IN2）

 RDSon<400 mΩ（Tj处的全路径

=150℃）

 4.5 V以上的工作蓄电池供电电压

至28 V

 工作VDD5电源电压从4.5 V到

5.5伏

 输入开关频率高达20 kHz

 支持100%负载的内置充油泵

周期

 与3.3 V和5 V兼容的逻辑电平

 使用

双向关闭引脚

 电流限制SPI可分四步调节。

 输出级电流限制

温度依赖性

 2可编程电压和电流转换率

控制

 短路和可编程热

警告和关闭阈值

 开启状态下的开路负载诊断

 所有输入/输出引脚可承受高达19 V的电压

 用于配置和诊断的SPI接口

 两个独立的启用/禁用引脚NDIS

和DIS和SOPC（关闭路径检查）

可获得的

 用于降低电磁干扰的扩频函数

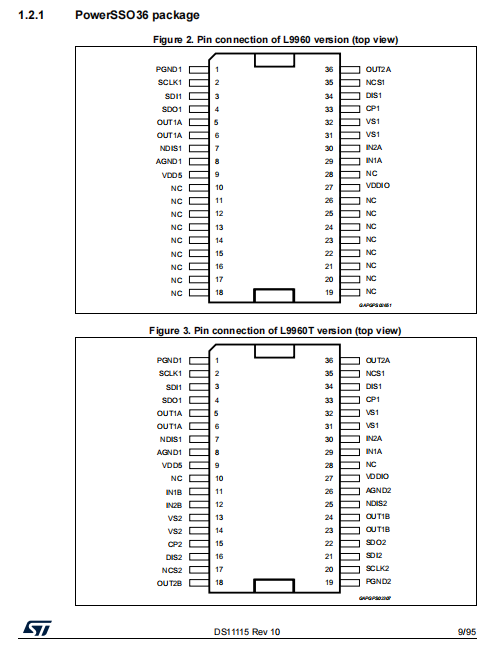

 提供单人（L9960）和双人（L9960T）

选项，均在PSSO36包中
